关于光功率计,你是否知道这些

       近些年来光通信技术得到了快速发展,光纤通信已成为了各种通信网的主要传输方式。“光纤到户、5G技术实施商用……”这些都是通过光纤来进行远距离传输,现如今,光纤影响着整个信息的传输方式,那在光纤传输过程中,出现问题该如何排查检测呢?今天就讲解下光纤测试必备工具之一--光功率计。


       使用光功率计测试前,我们先来了解下光功率计相关参数以及功能,准确知道仪器参数才能规范合理地使用,下面以江苏吉星光功率计KPM-25m为例。

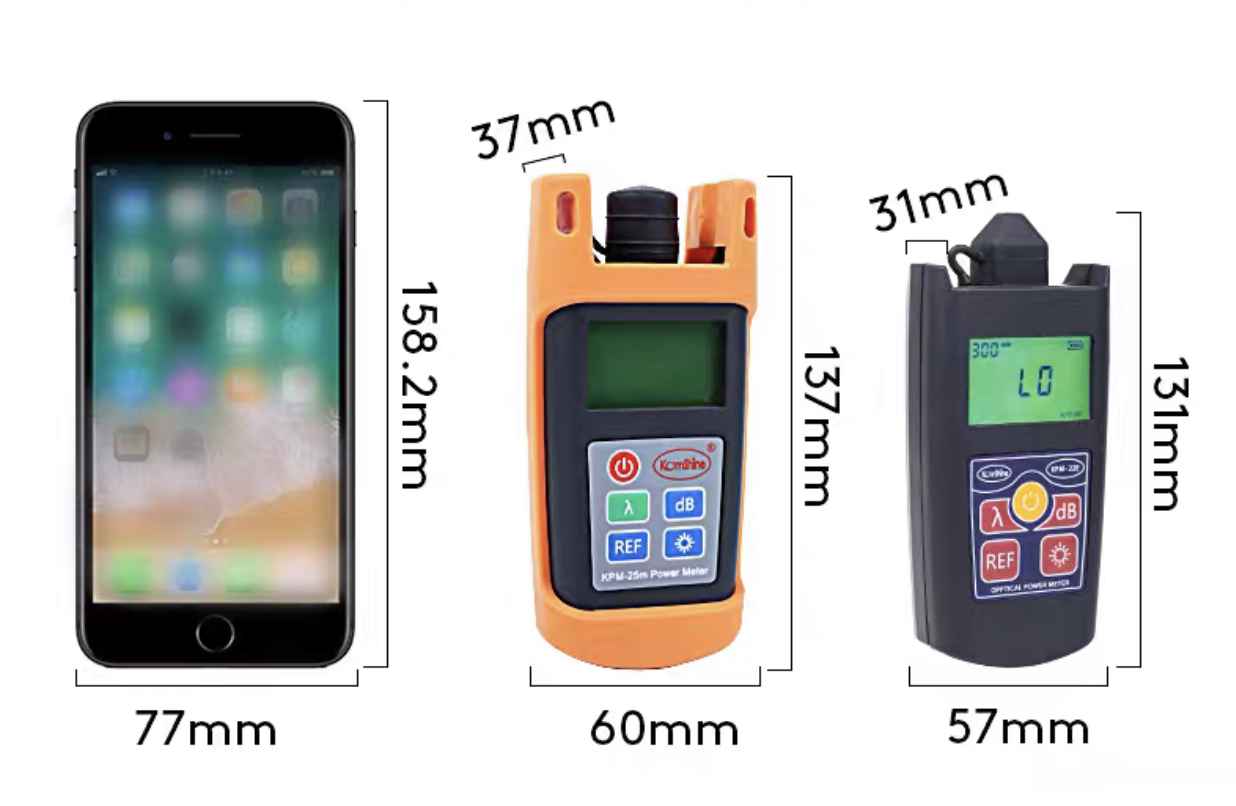

       产品外观尺寸


江苏吉星手持式kpm-25m光功率计

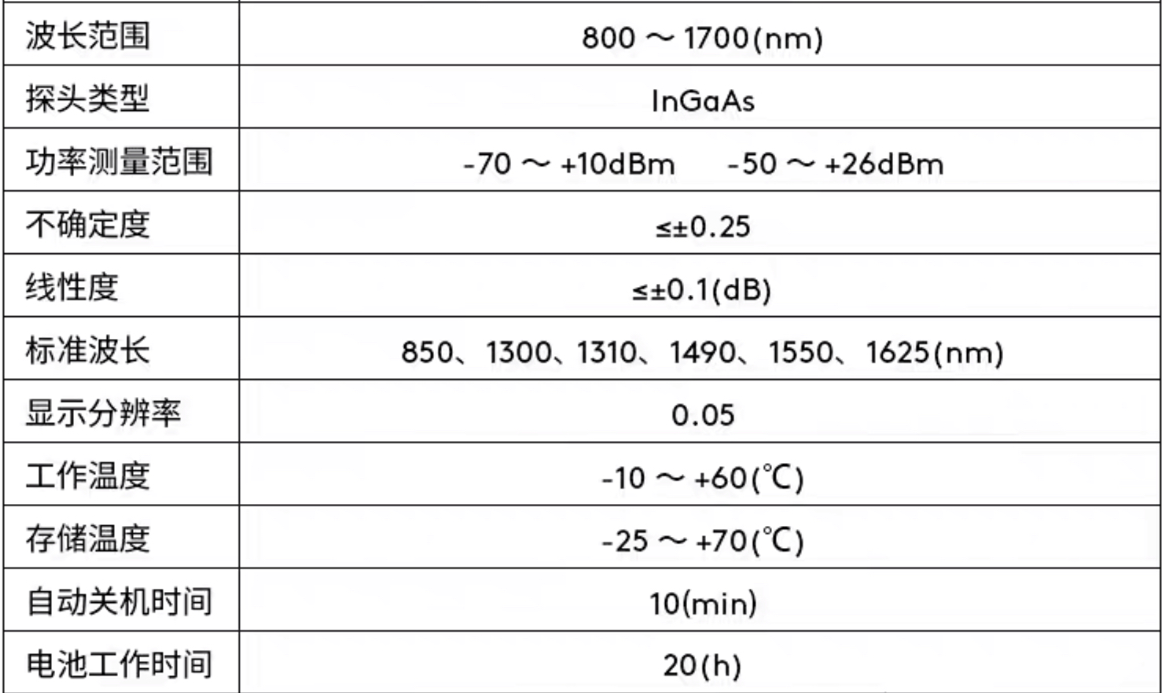

       产品技术参数


KomShine光功率计技术参数



       光功率计的组成

       主要由主机、LED屏、探测口(标配SC接口)、按键区、电池、硅胶外壳等组成。


江苏吉星光功率计使用说明

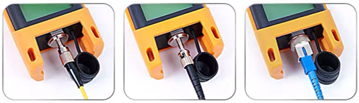

KomShine光功率计通用接口

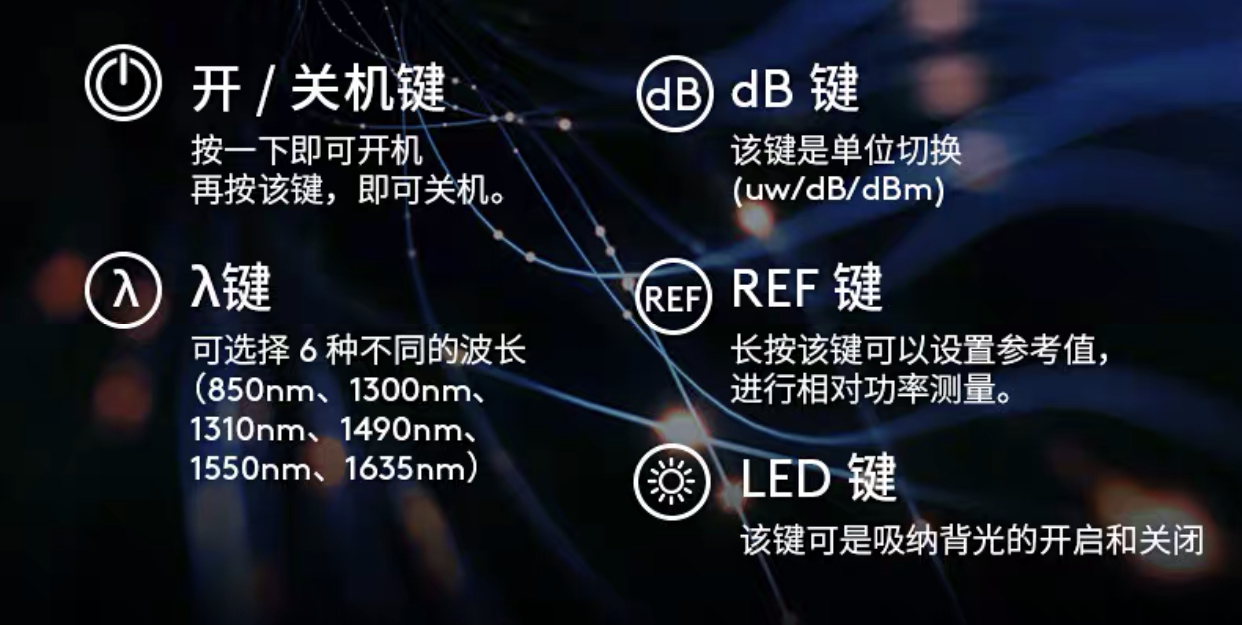

       键盘功能使用说明


江苏吉星光功率计按键操作使用


光功率计常见问题

  • 光功率LED屏显示微弱的亮度,或者开机无法显示?
答:有可能是因为电池电量不足,更换电池就可以或者可充电电池继续充电即可。
  • LED显示变化微弱或者激光器无激光输出、输出功率很小?
答:有可能因为接头故障、污渍,重新连接接头及清洁传感器。
  • 探测口无法接入尾纤或很难接入进尾纤,怎么解决?

答:两种可能比较多,第一种,探测口里面陶瓷芯碎了或者尾纤陶瓷芯碎了;第二种,尾纤和探测口的凹槽没有对上,造成无法接入,或者损耗过大。

日常维护保养

① 仪表使用完毕后, 请及时切断电源,盖上光纤接头防尘帽,防止附着灰尘而产生测量误差,使用完后尽量放在专门配备的KomShine帆布袋中;
②经常清洁光纤连接器保持光路干净;
③小心拔插光适配器接头,不要插入非标准适配器接头及抛光面差的端面,否则会损坏激光器端面。
④外接电源需使用配套产品,以免造成永久性损坏;
⑤长期不使用时请取出电池,以免电池腐烂;
⑥ 每年校准一 次,以确保测量精度;
⑦请勿自行拆卸设备,这可能导致永久性损坏并失去保修资格。

       随着科技的进步以及市场产品的换代升级,光功率计的功能愈发地强大,例如加入红光功能等,江苏吉星KPV-53光功红光一体机便是其一。光功率计作为光纤检测、维护常用工具,是光纤故障排查测试必备神器,一线光通讯工程师值得拥有。


注:以上产品数据均是在吉星实验室20度环境下得出
