建议收藏!超详细光纤熔接机图文使用教程来了

光纤熔接是不是一门专业的技术呢?答案当然是肯定的,很多弱电行业的师傅刚开始创业阶段都是从光纤熔接开始的,想想几十年前,很少有人能买得起光纤熔接机,找个熔纤的师傅更是难,但随着江苏吉星Komshine等国产光纤熔接机厂商的后起直追,国内光纤熔接机的性能越来越好、价格越来越合理,熔纤工程师已经成为十分常见的专业技术人员。

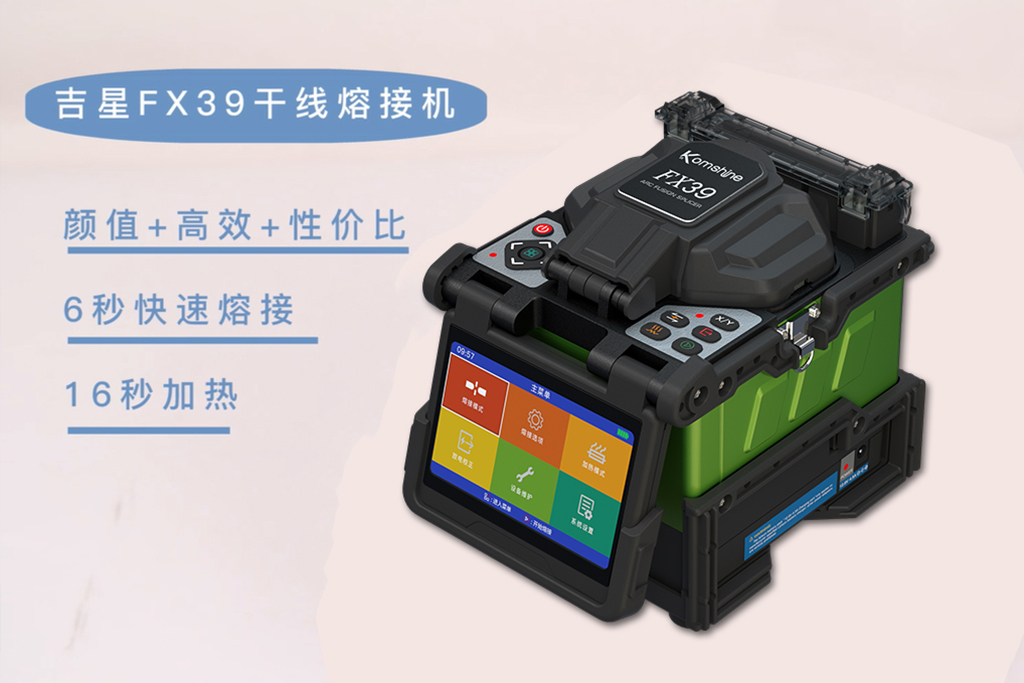

FX39光纤熔接机使用教程

作为行业人员,究竟有没有必要系统地学习光纤熔接这门技术呢?如果你把它作为吃饭的工具,小星认为系统地学习光纤熔接机的使用方法对你今后的工作会有很大的帮助。为了方便大家学习光纤熔接机的使用方法,小星将以江苏吉星FX39干线光纤熔接机为例,为大家详细梳理图文版的光纤熔接机使用教程,相信你看完后会收获满满呦!

光纤熔接需用到的工具:

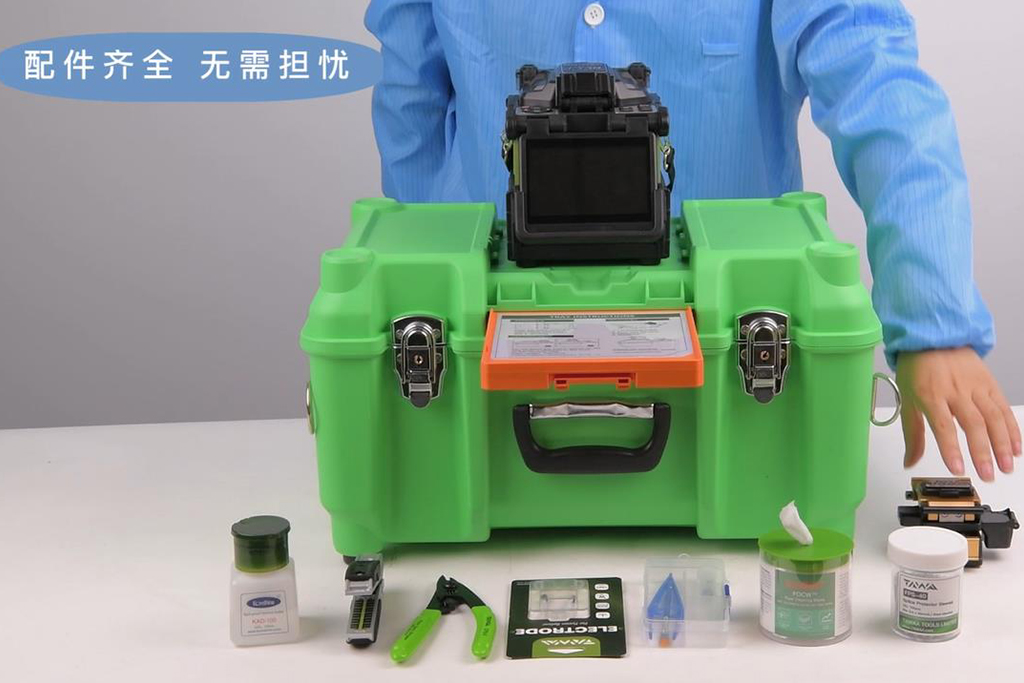

光纤熔接机、光纤切割刀、米勒钳、酒精棉、待熔光纤、热缩套管。

光纤熔接机使用教程

光纤熔接的详细步骤
1、将光纤熔接机与光纤切割刀放置在工作台上,轻轻按住开机键启动光纤熔接机;

FX39光纤熔接机使用教程

2、在确认热缩套管内无脏物后,将光纤穿入热缩套管,用米勒钳剥除光纤涂覆层,长度4cm,用酒精棉清洁光纤表面3次,达到无附着物状态;

3、将干净的光纤放入切割刀的导向槽,按照预定尺寸切割光纤;

FX39光纤熔接机使用教程

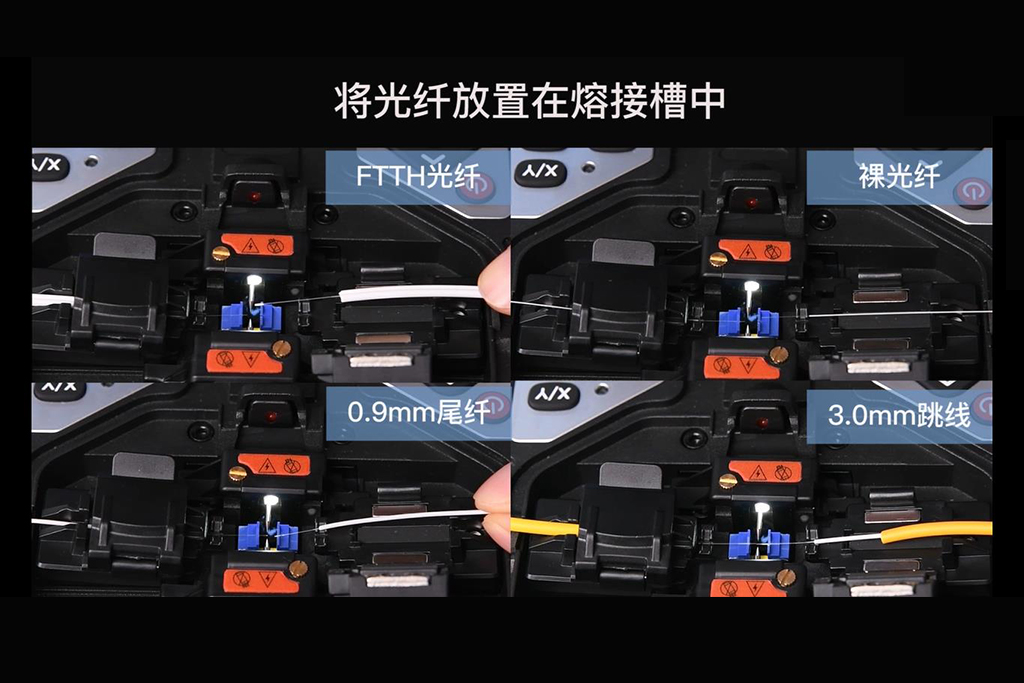

4、将切割好的两根光纤分别放入熔接机的夹具内。安放时不要碰到光纤端面,并保持光纤端面在电极棒和V型槽之间;

FX39熔接机使用教程

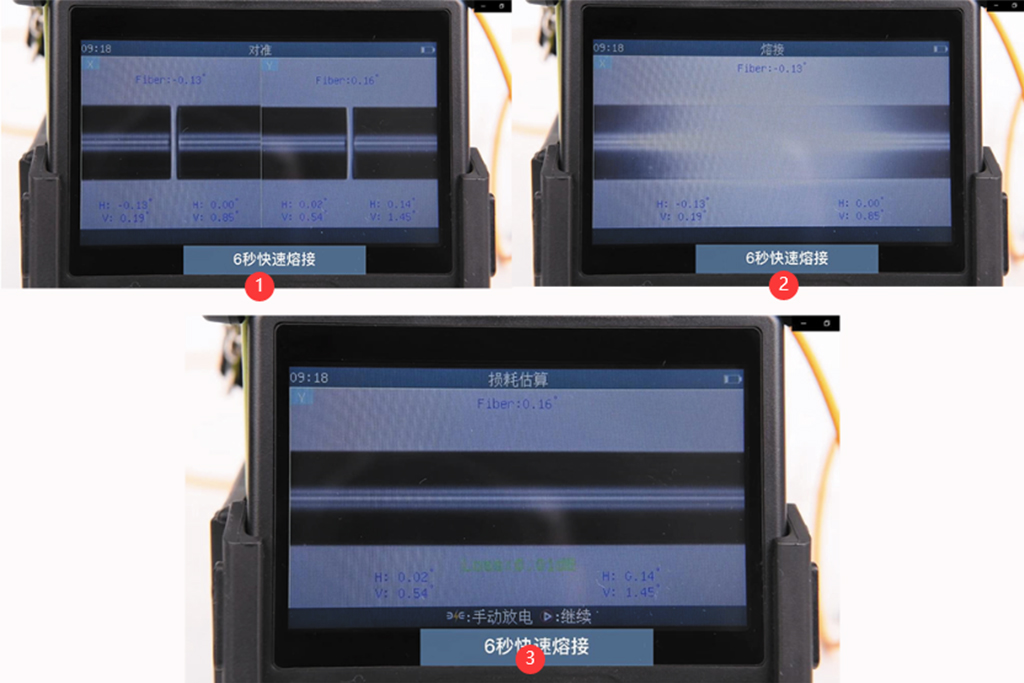

5、盖上防风罩,开始熔接;

光纤熔接机使用教程

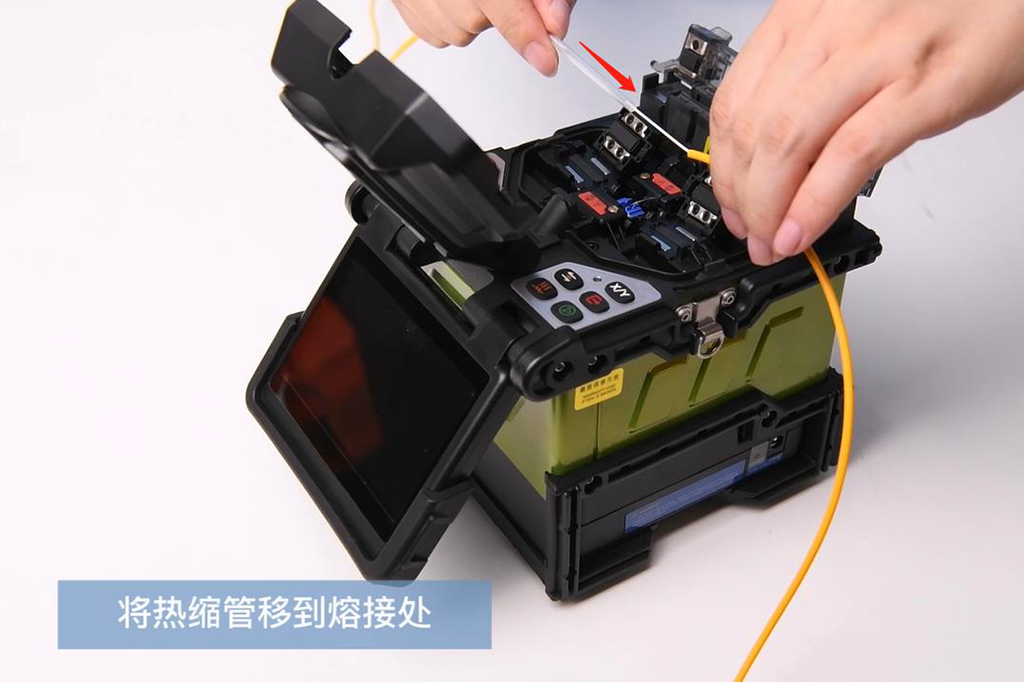

6、掀开防风罩,依次打开左右夹具压板,取出光纤,将热缩套管移动到熔接点,并确保热缩套管两端包住光纤涂覆层;

光纤熔接机使用教程

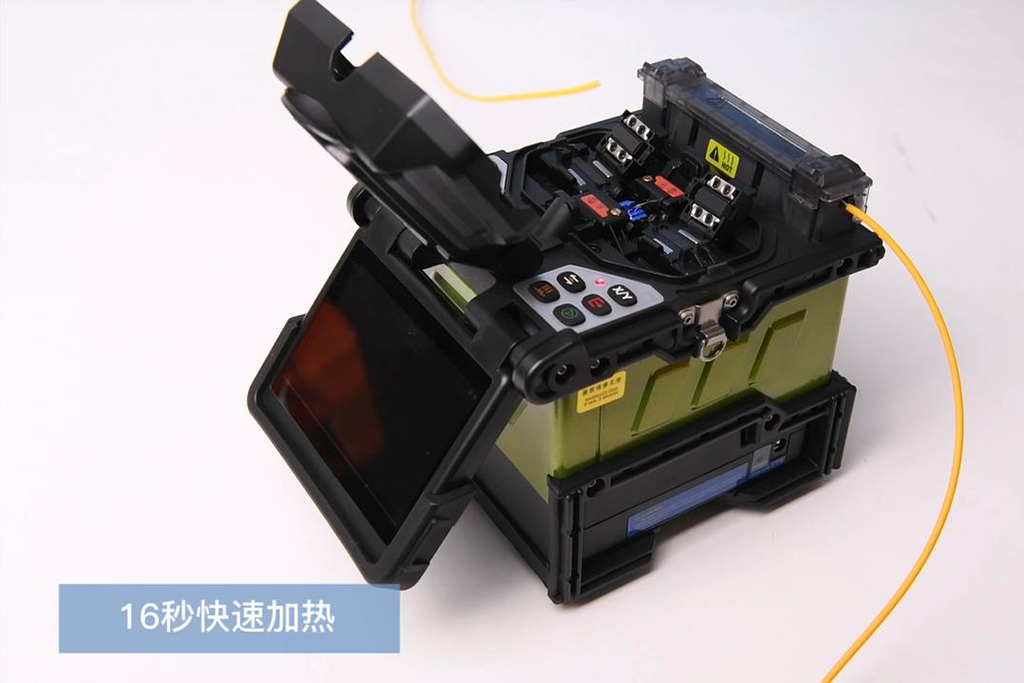

7、将套上热缩套管的光纤放入加热器内,盖上加热器盖板,同时加热指示灯点亮,机器将自动开始加热热缩套管;

光纤熔接机使用教程

8、当加热指示灯熄灭,热缩完成。掀开加热器盖板,取出光纤,静置冷却。

以上是光纤熔接机使用教程,你学会吗?光纤熔接是一个熟能生巧的工作,并不是看别人熔接一次两次能完全掌握的,只有你拥有专业的光纤熔接设备、经过专业的培训后才能更快速更准确、有质量保障地熔接光纤。
