关于光功率计,你知道的有哪些(二)

       我们知道,光纤通信系统中测量和维护的必备工具必然有光功率计,光功率计作为一种测量仪表,必须要精度高、稳定可靠,方可为日常的操作带来无限便利。

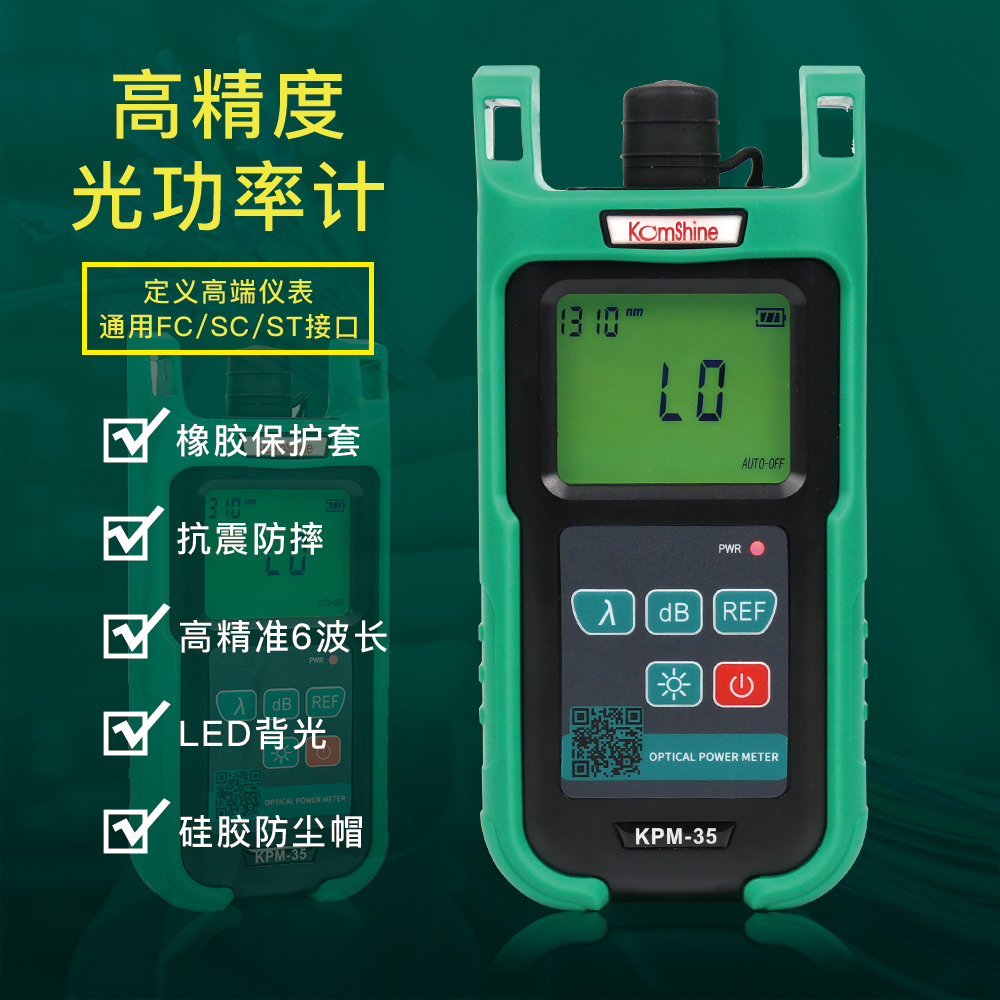

江苏吉星KPM-35高精度光功率计

那么关于精度上我们首先要了解一个仪器的性能指标,拿江苏吉星KPM-35为例,该产品的产品指标这样显示,
波长(nm)  800~1700nm
测量范围  -70+3dBm / -50~+26dBm
光连接器 FC+SC+ 2.5mm 通用 (1.25mm LC可选)
显示单位(dB) dB / dBm / w

江苏吉星kpm-35光功率计使用方法


       这里面的波长范围800~1700nm主要由探头的特性所决定,由于不同半导体材料制成的光电二极管对不同波长的光强响应度不同,所以一种探头只能在某段波长范围内适用,而且每种探头都是在其中心响应波长上校准的,为了覆盖较大的波长范围,一台主机往往配备几个不同波长范围的探头。


       这里面的测量范围-70+3dBm / -50~+26dBm,则主要由探头的灵敏度和主机的动态范围所决定。使用不同的探头有不同的光功率测量范围。为了从强背景噪声中提取很弱的信号,以提高灵敏度,主机都设有平均处理功能,为了消除暗电流的影响,主机还高有自动偏差校准,辞去设置传感器暗电流到0

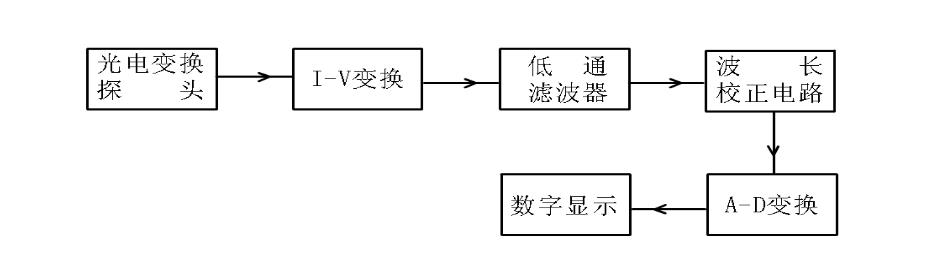

KomShine光功率计原理图


       回到我们的产品,KPM-35光功率计优势明显,测量可达到0.02dB精确度,在测量时候有6种波长可以选择,并且能够自动记忆波长。这样精准的测量,对于光纤的实际情况其数据则会有很好的参考价值。波长的多种可选择则会适应不同情况下光纤检测状况。

【注:以上产品数据均是在吉星实验室20度环境下得出】
