关于光功率计,你知道的有哪些(一)

       概念须知
       在光纤操作中,我们经常会用到光功率计,它主要用来测量绝对光功率,或者测试通过一段光纤的光功率的相对损耗。在整个光纤系统中,测量光功率是很基本的操作,同时又不可忽略。在光纤领域,没有光功率计,任何工程、实验室、生产车间或电话维护设施都无法工作。

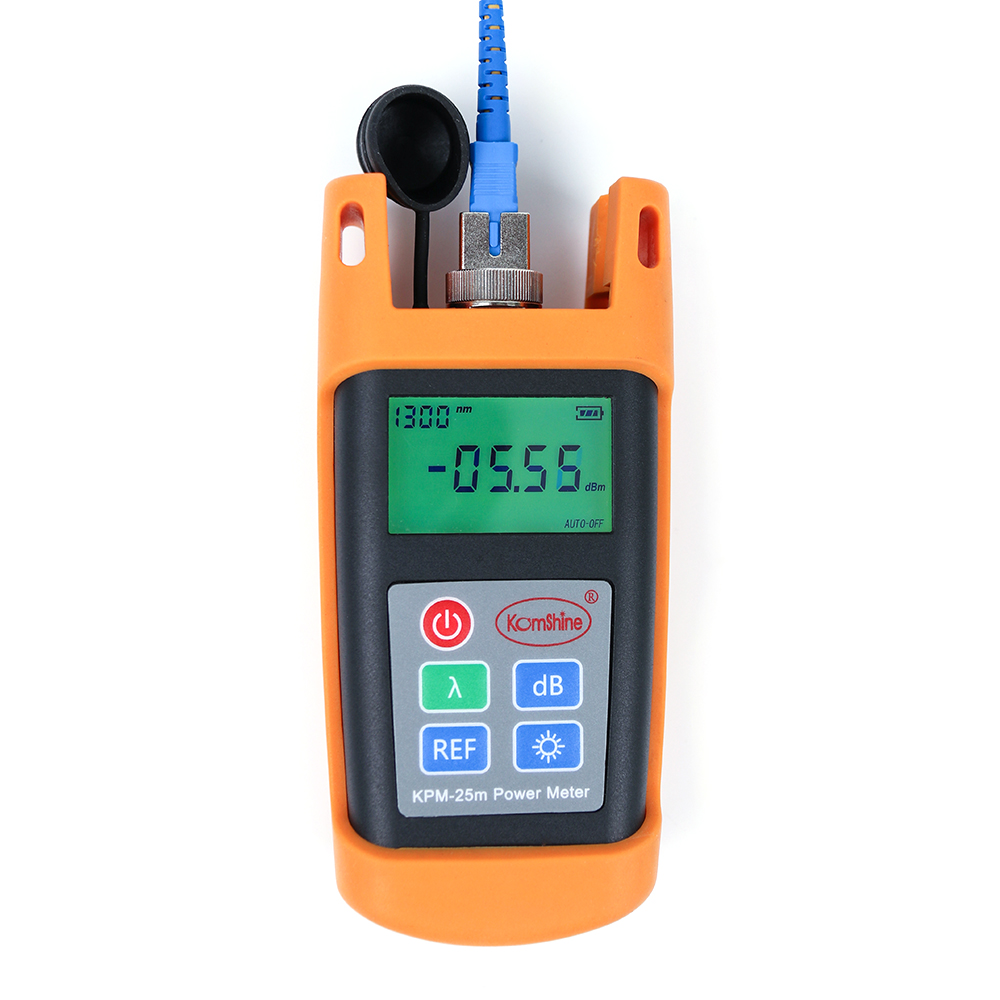

江苏吉星KPM-25m光功率计使用

       例如:光功率计可用于测量激光光源和LED光源的输出功率;用于确认光纤链路的损耗估算;其中zui重要的是,它是测试光学元器件(光纤、连接器、接续子、衰减器等)的性能指标的关键仪器。

       与稳定光源搭配
       在市场上,光功率有单独仪表,也有光功光源一体的。对于单独的光功率仪表来说,就需要稳定光源来穿过一段光纤提供光,协助测量链接损耗,检验连续性。
江苏吉星komshine光功率计操作

稳定光源如何使用?
①对于光系统发射已知功率和波长的光。稳定光源与光功率计结合在一起,可以测量光纤系统的光损耗。
②对现成的光纤系统,通常也可把系统的发射端机当作稳定光源。
如果端机无法工作或没有端机,则需要单独的稳定光源。
注意☆稳定光源的波长应与系统端机的波长尽可能一致。
在系统安装完毕后,需要测量端到端损耗,以便确定连接损耗是否满足设计要求,如:测量连接器、接续点的损耗以及光纤本体损耗。

光功率相关单位
w/mw:瓦/毫瓦,光功率常用计量单位。
dBm: 分贝毫瓦,表示功率绝对值的值,是为了便于计算而引入的光功率计量单位。
dBm可以认为是以1mW功率为基准的一个比值,以分贝表示的绝对功率电平。
dB: 分贝,光功率衰减或增益的比值。是一个表征相对值的值,纯粹的比值,只表示两个量的相对大小关系,没有单位。
