江苏吉星光功率计KPM-25m全面评测

光功率计作为光纤运维检测的常用工具之一,愈发地受到市场及用户的欢迎。光功率计概念?光功率计是用于测量绝对光功率或通过一段光纤的光功率相对损耗的仪器,而通过测量发射端机或者光网络的绝对功率,就能够评价光端设备的性能如何。


光功率计外观篇

开箱验货

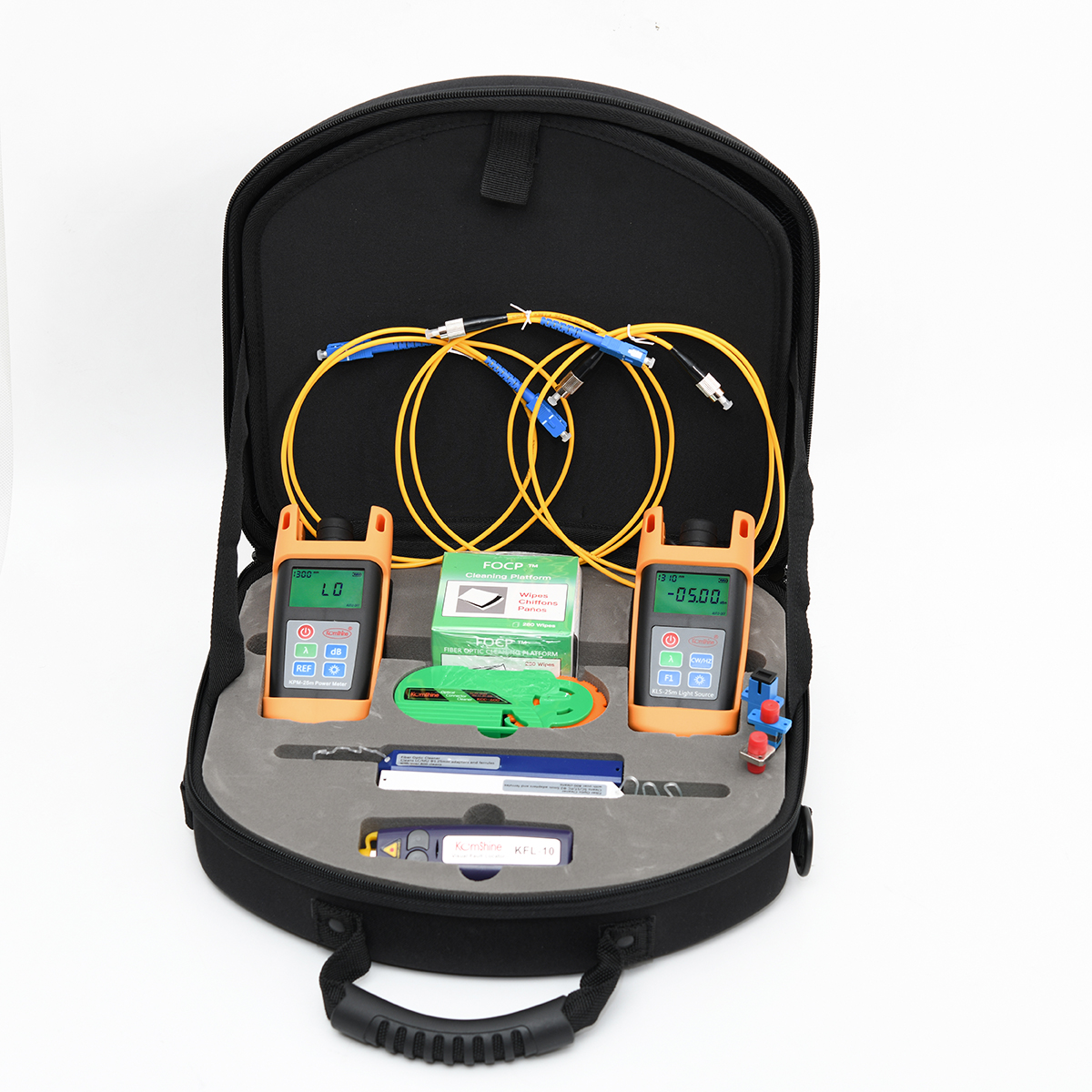

给大家看到的是检测套装,里面包括了光功率检测仪器组——KPM-25m光功率计、KLS-25M双波长稳定光源;光纤清洁端面清洁器--光纤清洁笔、清洁盒;光纤配件—SC-SC跳线、FC-FC跳线、SC-FC跳线,SC-SCSC-FCFC-FC耦合器。光纤检测套装可以满足多种光纤检测工况需求,能够避免或减少很多人为因素导致的测试误差。今天就给大家安利款好用的光功率计。

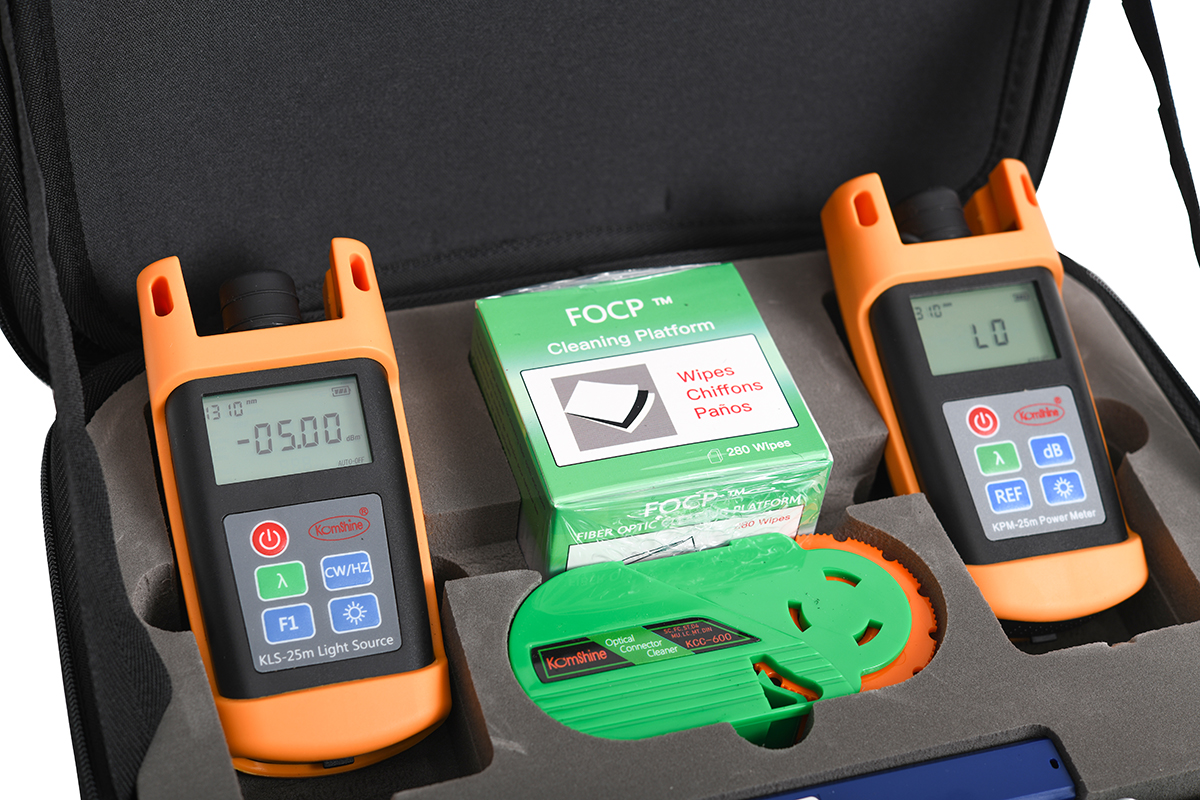

江苏吉星光纤检测工具套装吉星光纤检测工具箱

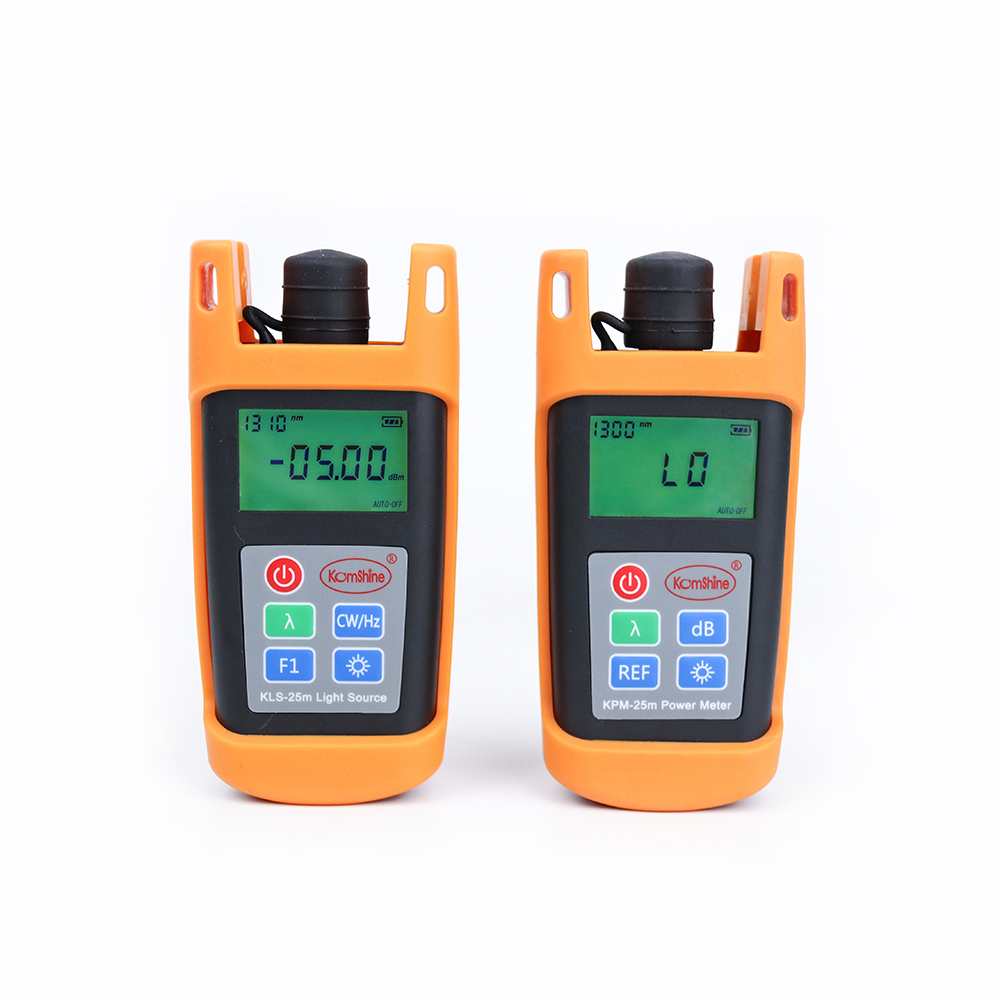

光功率计&稳定光源


KPM-25m光纤功率计&KLS-25M双波长稳定光源展示。光从外观上看,这两款产品基本一样,但可以通过屏幕下方的按键或者仪器底部的KPM-25mPower MeterKLS-25M Light Source标识来进行两者区分。

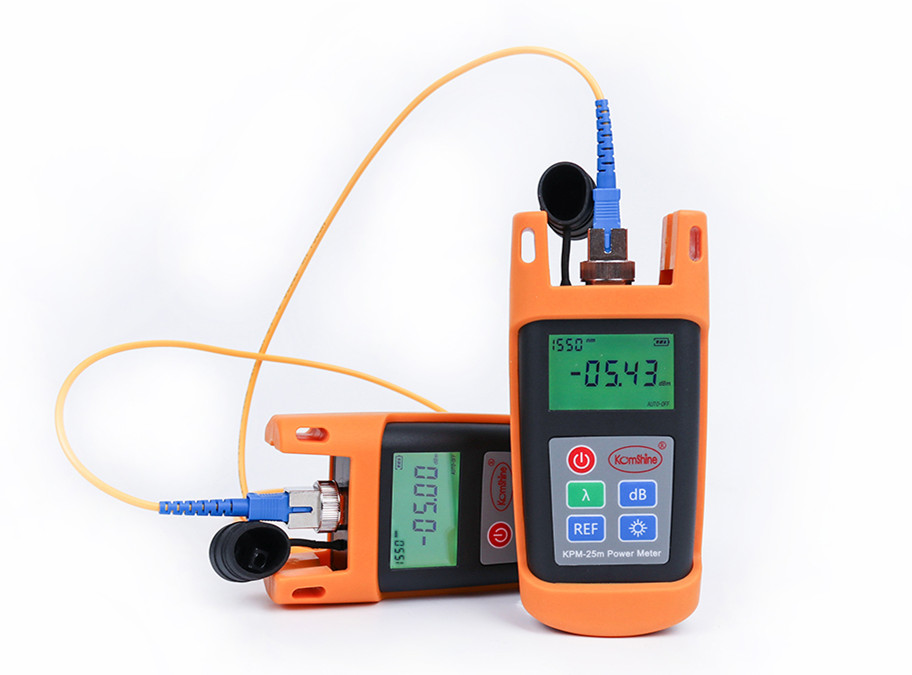

吉星KPM-25m光纤功率计KPM-25m光纤功率计使用


防水按键及功能


KPM-25m光纤功率计外观设计简约新颖,防水按键‘按’起来很舒服,键(也可叫波长键,可以选择850/1300/1310/1490/1550/1625nm六种波长模式)、REF键(也可称清零键,下面会讲到该键的用法)、dB键(可切换uw/dB/dBm单位)、LED键(背光的开启和关闭,在强光或黑暗工况可正常工作)。在操控性上,我有点“喜欢”上Ta了,无论是光功率计还是稳定光源,按键全都采用防水处理,按键在界面上很平顺,同时摸上去又有一种防滑磨砂手感。


测试了下按键是否灵敏好用,按下了开关键(按一下即可开机,再按一下即关机)、REF键等,发现机器及时得到响应;在运维工况中,检测仪器操作手感和灵敏度非常重要。


KPM-25m光纤功率计防水按键吉星光纤功率计背光功能

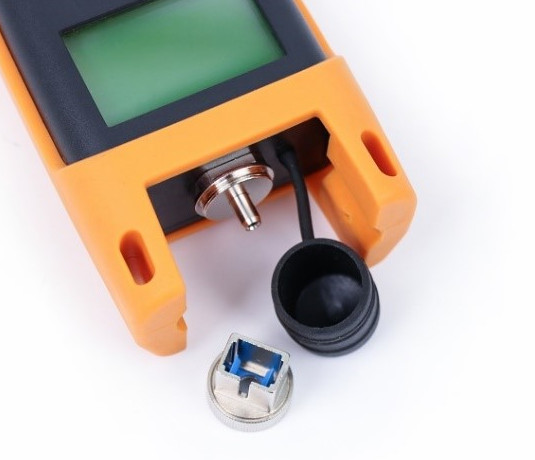

通用接口设计


我们觉得KPM-25m光功率计通用接口设计也很棒,标配SC适配接口,但如果把SC接口慢慢拧下来,可以看到里面还有接口,这个接口适用于FCST等连接器。在实际的运维中,你只需要轻轻拧开,就可以做到自由切换光纤接口。另外,接口防尘帽的细节也很贴心,对于精密测量仪器来说,端口受到污染势必会影响后续检测。


KPM-25m光功率计通用接口江苏吉星KPM-25m光功率计

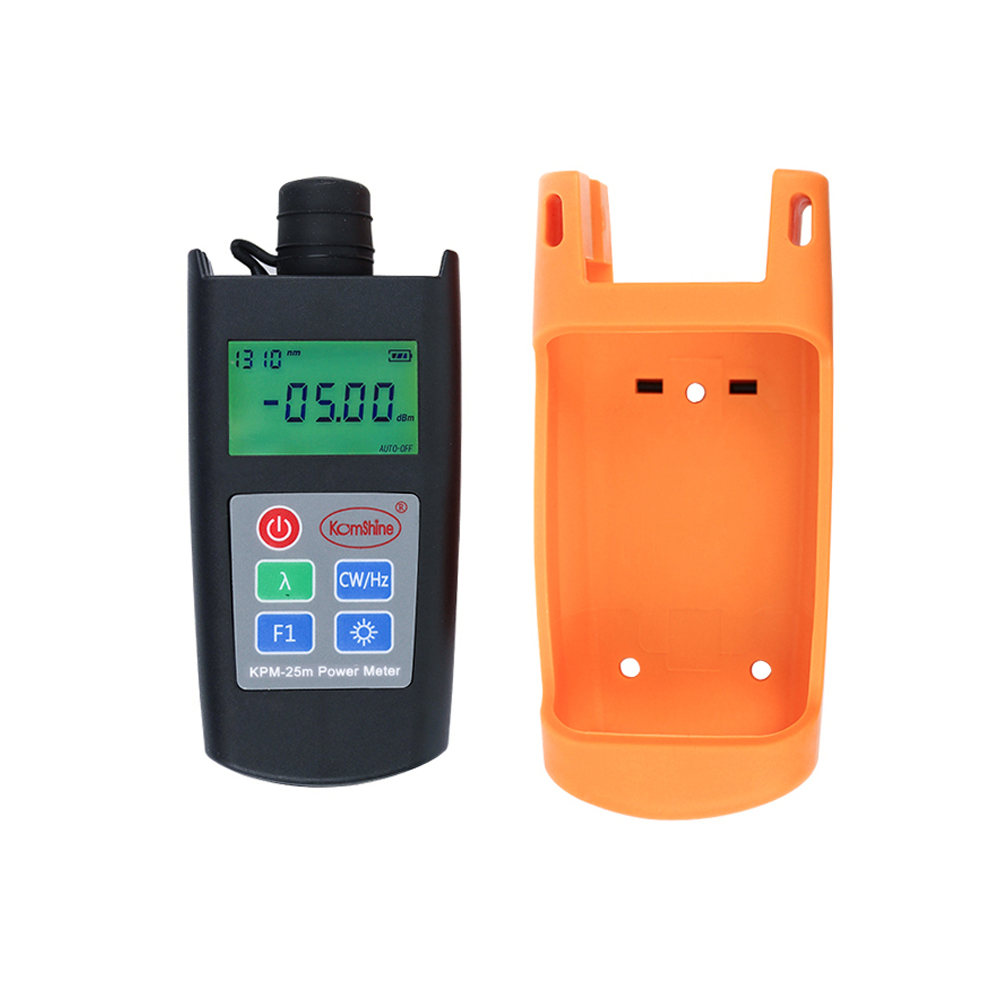

硅胶护套及支架

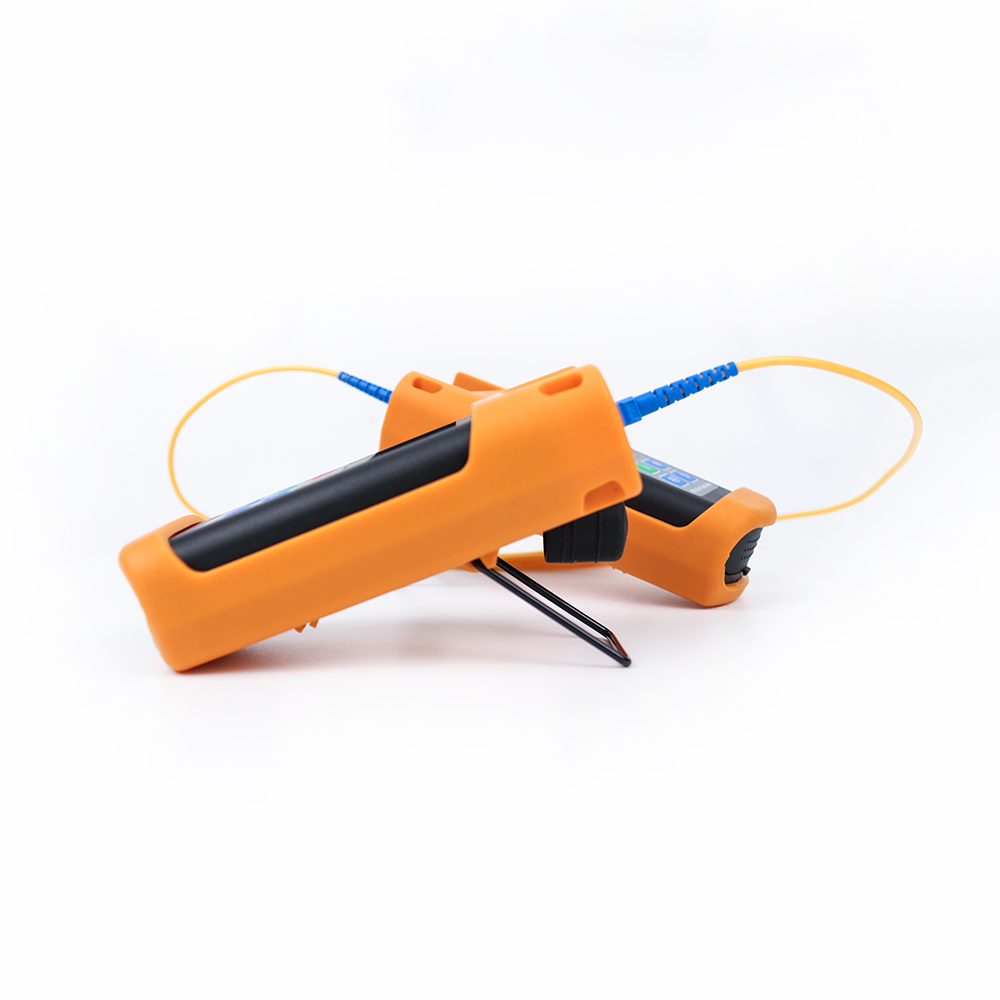

KPM-25m光纤功率计、KLS-25M 双波长稳定光源均采用了可拆卸防摔硅胶护套设计,在一定程度上减少因碰撞、摔落等造成的意外损坏,脱去保护套,产品尺寸也适中,单手握感很好。这款光功率计简约支架设计,用户可以根据喜好来选择摆放方式,操作简单方便。


吉星光功率计防摔硅胶护套吉星KPM-25m光纤功率计


到这,小星把外观、细节就说到这里,下面进入实际使用测试环节↓↓↓


光功率计使用篇


为了方便大家查看,我们采用了两种测试方法:①实验室检测;②实际工况检测。


1、实验室检测操作

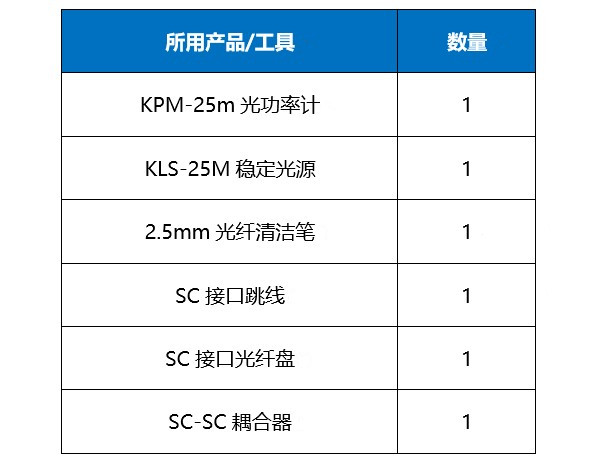

光通讯光纤检测工具



①为了测试结果的准确性,不管仪器还是光纤接口,在使用前均用清洁笔先清洁操作;

②先用一段跳线进行检测,选择1310nm波长用于检测;

③一端先连接稳定光源,另一端接上光功率计,这时候光功率计会出现损耗值;


光纤检测端面清洁KPM-25m光纤功率计检测使用

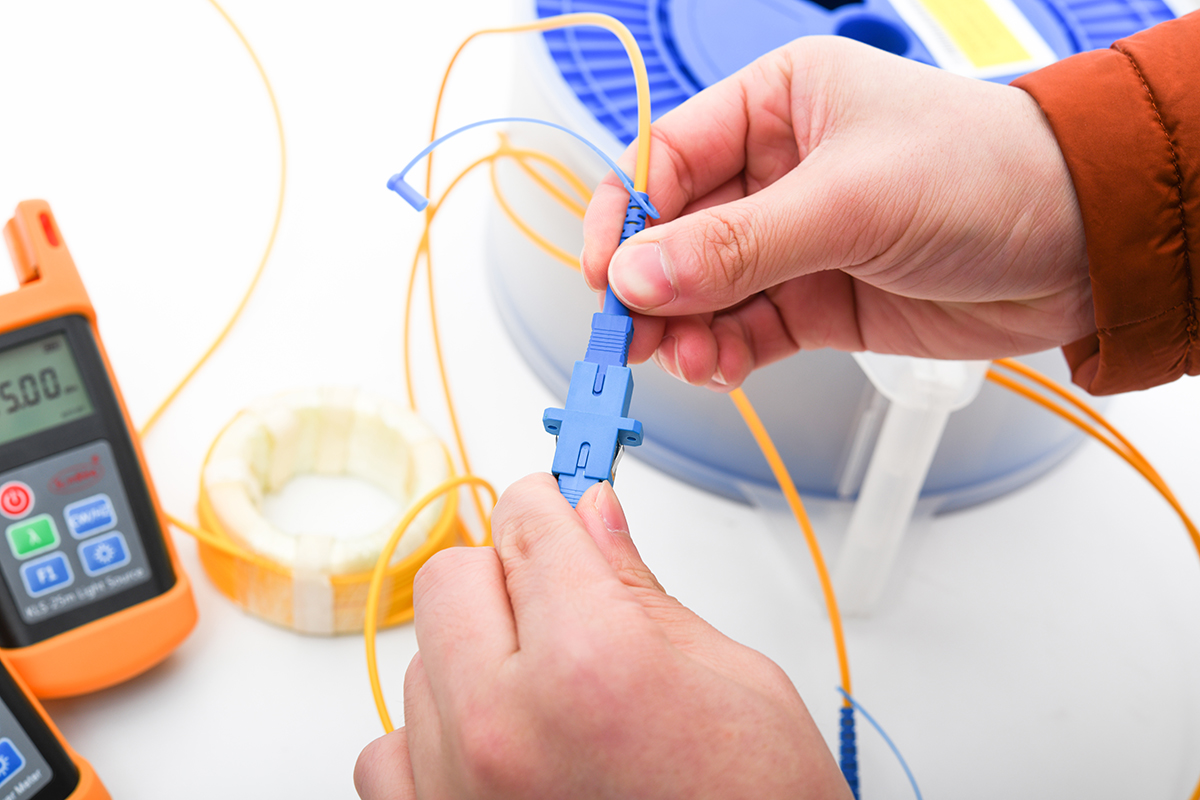

④按光功率计REF键把测试数据清空,然后通过SC-SC耦合器把跳线与被测光纤连接(这样操作可以使检测结果更准确),静待几秒,光功率计会出现一个稳定的数值;

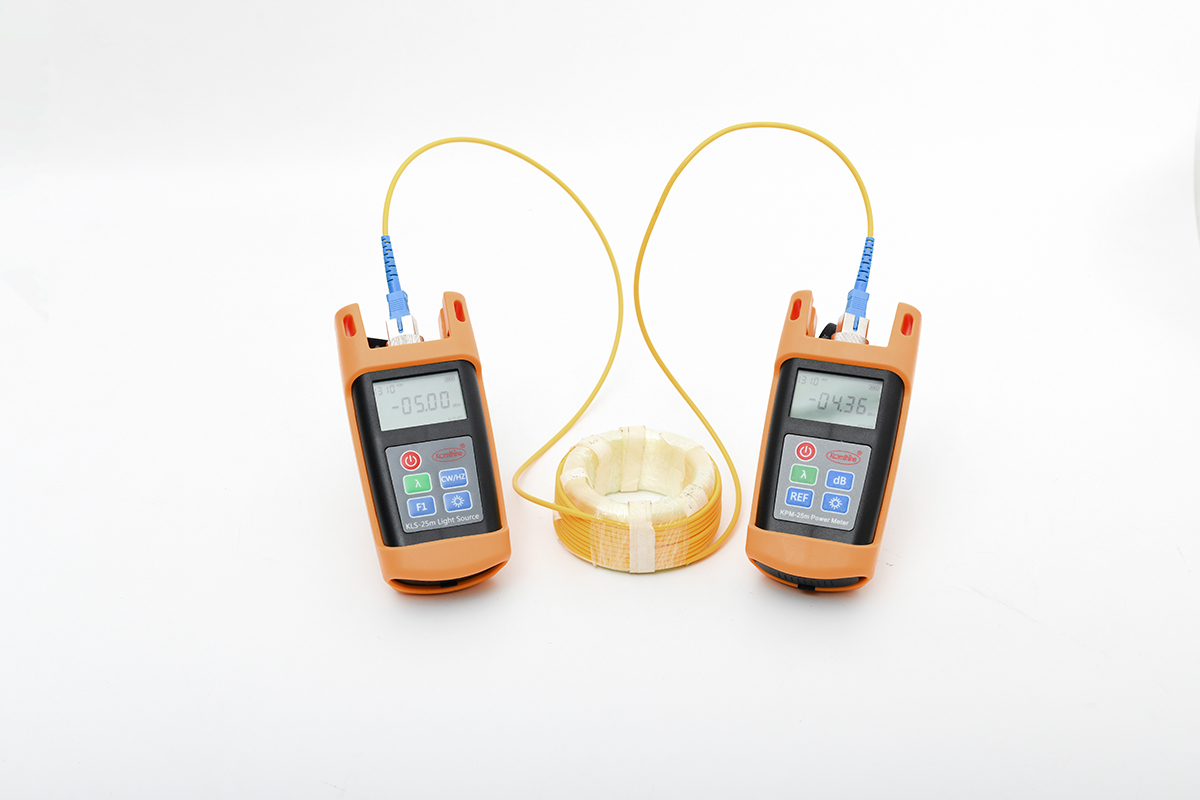

KPM-25m光功率计检测待测光纤


⑤测试完后,光功率计所显示的数值就是这盘光纤的损耗值;


KPM-25m光功率计检测损耗值


2、实际工况检测操作


为了贴近实际工况检测,我们特地找了大厦的机房来实地检测;


①为了测试结果的准确性,不管仪器还是光纤接口,在使用前均用清洁笔先清洁操作;


吉星一按式光纤清洁笔端面清洁


②选择了1310nm波长用于检测;

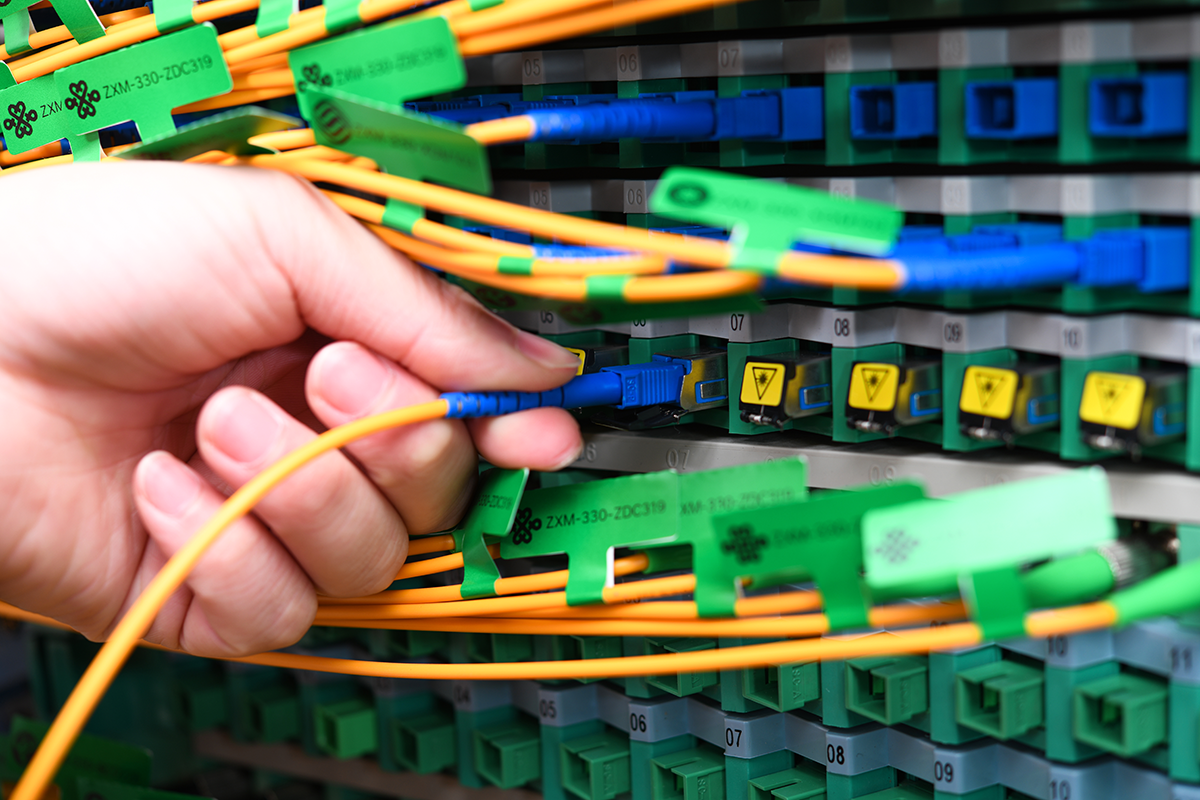

③由于机房里面都有光源,所以这里不需要考虑使用稳定光源。选择SC接口跳线, 一段插入机箱发光源,一段则连接KPM-25m光功率计;



光功率计连接SC光纤跳线


④通过检测,就可以得到本次测试所得的损耗值;


KPM-25m光功率计检测


KPM-25m光纤功率计所得的损耗值很准确,符合检测结果范围。


测评使用下来,觉得KPM-25m表现很稳,其可以达到0.2dB测量精确度,它还增加了记忆功能,可在关机后记住关机前设置的测试波长。作为经济型光功率计,足以应对不同工况环境,同时,在检测时候表现灵敏,检测的时候可以做到快速响应,不用等待预热。


【注:以上产品数据均是在吉星实验室20度环境下得出】
