光纤端面的检查与清洁方法,你知道吗?

       “5G”无疑是当下光通信行业火热的词汇,随着5G网络的快速发展建设,光通信行业迎来了更多的机遇。面对5G建设浪潮袭来,光纤、光模块、光器件等变成了“抢手货”,尤其光纤。随着5G基站的大规模建设,未来,光纤的使用量至少有数亿芯公里,其将成为“首要受益者”。作为光通信信号的“载体”,其重要性已不言而喻,然而你懂得如何让其充分发挥状态?接下来,就与你一同分享下……


       在网络维护中发现,要使光纤跳线与光纤耦合器连接良好,光纤端面的清洁度与否是一个很重要的影响因素,其直接影响到光网络的通信质量。而当下,在日常的光纤网络施工中,由于不规范的操作或其它原因,光纤端面很容易就被污染;而当光纤端面附着大量的灰尘、油污等脏污时,如若不做检测、清洁的话,一旦将其相互连接,则将会引起光信号衰减增大,造成光网络故障,严重着将会导致整个光信号系统瘫痪。

江苏吉星光纤端面检测仪厂家

       因此可以看出光纤端面检测清洁的重要性,那么该如何检查光纤端面清洁度和清除方法呢?接着往下看……


如何发现光纤端面脏污

       一、目测检查

       在光通信行业有些“老司机”,他们检查端面是否脏污的做法通常是断开设备,然后拿起跳线对着光线,通过观察端面对光线的折射亮度来辨别端面是否洁净。但这种方法,小星认为其可行度不高,原因有以下几点,①该情况多适用于光通信系统未全线正常工作状态,否则将会造成大面积断网故障;②该情况存在诸多不确定因素,不适合广泛使用。


       二、仪器检查

       目前市场上针对光纤端面检查的仪器较多,但常用的主要有光纤放大镜,也可称为光纤显微镜,还有种就是可以通过LCD屏幕清晰地显示出端面情况,检查端面时无需断开设备的端面检查仪。因此为了解决众多用户的痛点所需,江苏吉星推出KFM-200光纤放大镜、KIP-600v光纤端面检测仪以及KIP-600p光纤端面探测器。作为国内光通信检测专业制造厂商,江苏吉星不断创新研发,以“专于产品、专于市场、专于客户”的目标理念,深度分析光通信市场,以解决用户的实际所需为产品设计出发点。

       那光纤端面检测仪使用方便?性价比如何?检查效果如何?……这些问题恐怕都是通信人所关注的。

       光纤端面检测一



       ①光纤端面检测仪功能

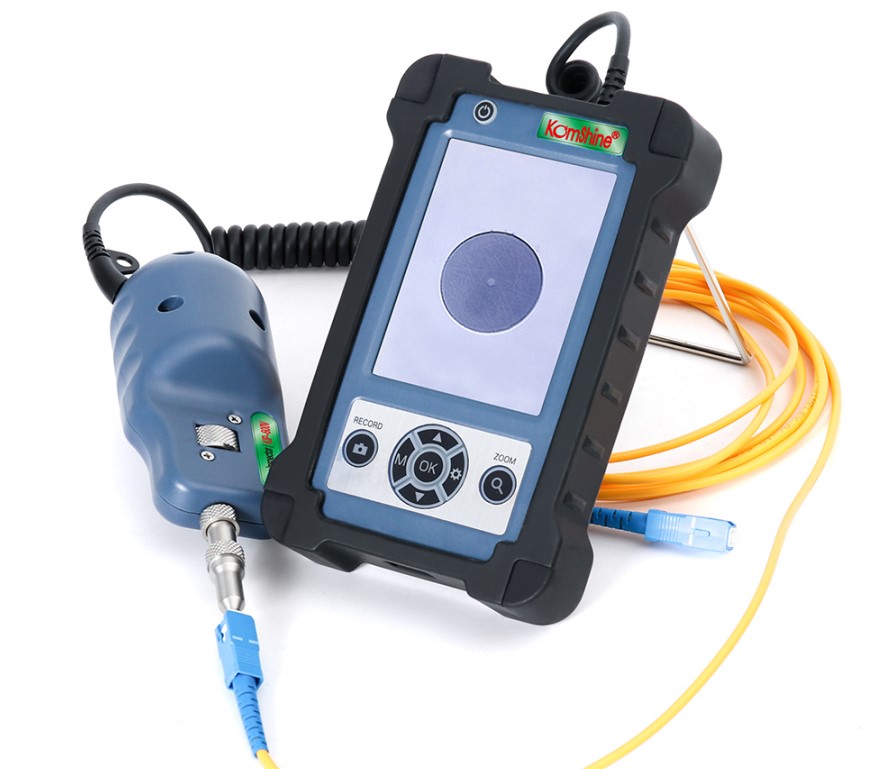

       KIP-600v光纤端面检测仪可谓是检查光纤端面的一大“利器”,其在设计之初就充分考虑了用户实际使用的便捷性、舒适度。该款光纤端面测试仪外观轻便小巧,手持测试舒适,采用3.5英寸高清LCD显示屏,其端面检测识别精度高且仅小于1μm(微米),而且可将端面图像有效放大400倍率,检查时不仅连端面灰尘、油污清晰可见,而且连端面是否破损都一清二楚。

kip-600v光纤端面检测仪

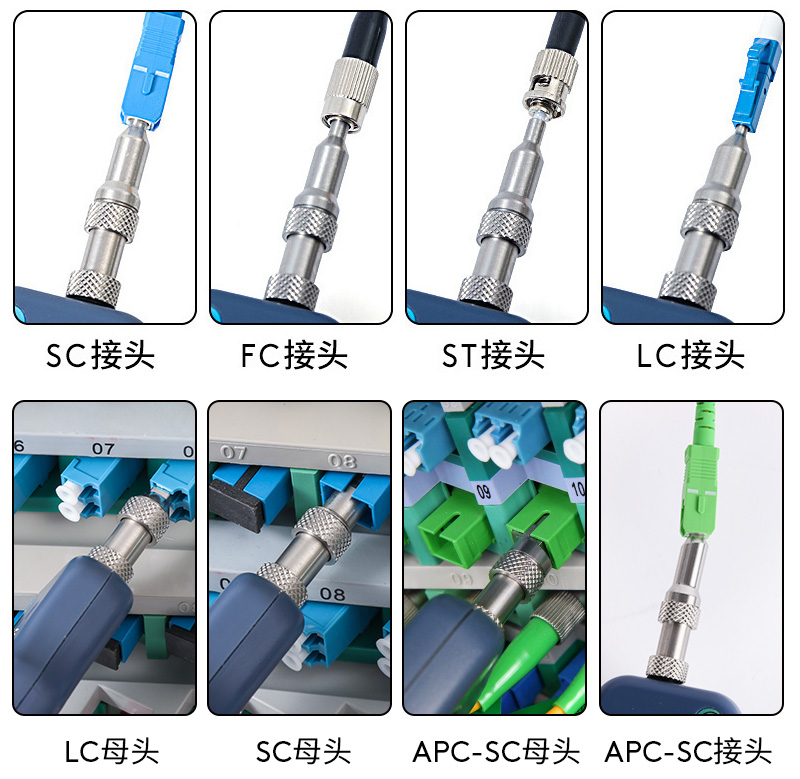

       KIP-600v光纤端面检测仪支持UPC连接器下的SCFCSTLC公头检测,也能够满足SCLC母头检测,同时其也能够满足APC下的SC公头、SC母头端面检测。相较下,产品性价比优越。(小星提醒:UPC是普通标配,而APC则需要选配,现已支持选配)

光纤端面探测器探头使用

       ②光纤端面检测仪使用

       光纤端面检测仪使用方法?根据待测光纤接口来选择KIP-600v光纤端面检测仪探头(也可称为转接头),将探测器轻插入待测接口(切忌不可用力过猛,以免损坏插芯),然后通过左右旋转调焦按钮,来快速对焦,然后通过ZOOM按钮可以将图像一键放大,以便通过屏幕可以清晰地看到光纤端面的脏污与否。

       光纤端面检测二



       ①光纤放大镜功能

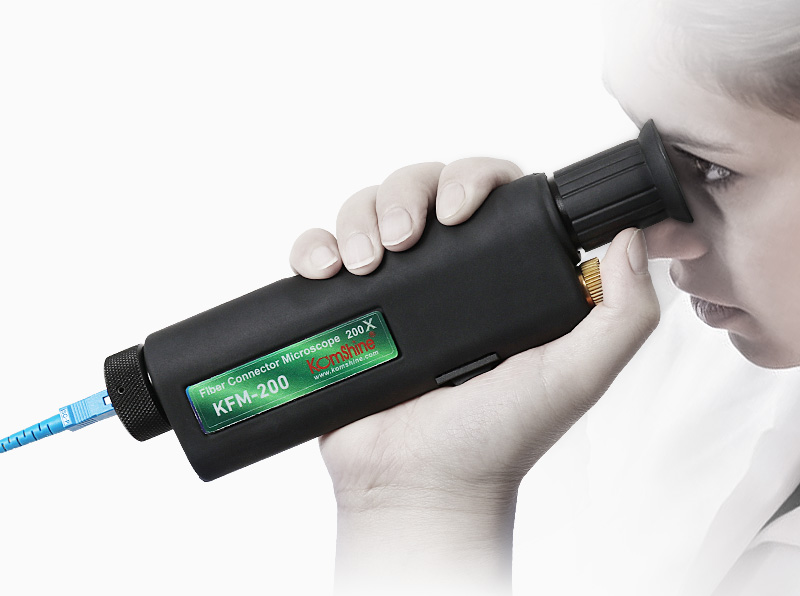

       KFM-200光纤端面放大镜光纤显微镜)手持式外观设计,其内核集成了进口镜片,一键即可以将光纤端面放大至400倍,拥有200倍、400倍两种模式可选择;该款光纤放大镜搭载了进口原件,有着1.25mm2.5mm通用接口,可以适用于SCFCSTe2000以及LCMU端面检测。该款放大镜测试时准确稳定,衔接紧密,即插即用的功能让用户快速洞悉端面细微;其产品机械强度高、防尘又防水,能够适应外出检测时的特殊工况,而且其组装部件少,对于刚入行的新人来说,操作简单快捷。

光纤端面放大镜厂家

       ②光纤放大镜使用

       使用江苏吉星光纤放大镜“四步”即可完成端面检查。

       ①安装光纤放大镜:先检查部件是否齐全,然后安装电池(注意电池正极朝着开关方向),组装完毕后检查是否有遗漏部件;

       ②插入检测光纤:将光纤轻插入光纤插口,然后从放大镜的目镜处光纤端面;

       ③切换光照度:从目镜处看光纤端面详情,若光照度不够则通过开关调节;

       ④调节焦距:当端面观看不清晰时则可以调节焦距轮,直至找到清晰的观测点为止。


如何有效进行光纤端面清洁


       通过光纤端面检测仪发现端面存在脏污后该如何清洁呢?每个维护人员可能都有各自的方法去做清洁维护,然而不同的清洁方法可能得到不同的清洁效果,但建议还是得使用专业的端面清洁工具来清除端面脏污。


       目前市场上光纤清洁器的品牌很多,但论厂家直销的却寥寥无几,而江苏吉星就是其一。江苏吉星研发推出有多种型号的光纤清洁工具,以产品性价比高、清洁效果好、使用快捷方便等深受用户青睐。


       ①使用光纤清洁笔清洁

       光纤清洁笔又可叫一按式光纤清洁器,江苏吉星清洁笔采用防静电的树脂原料,无尘清洁丝和清洁丝剂,能够有效确保产品不受尘埃的二次污染,其拥有1.25mm2.5mm两种端面清洁笔,足够满足SCFCLC等日常接口检测,而且单支清洁笔有效清洁次数超800次,性价比颇高。

2.5mm一按式光纤清洁笔

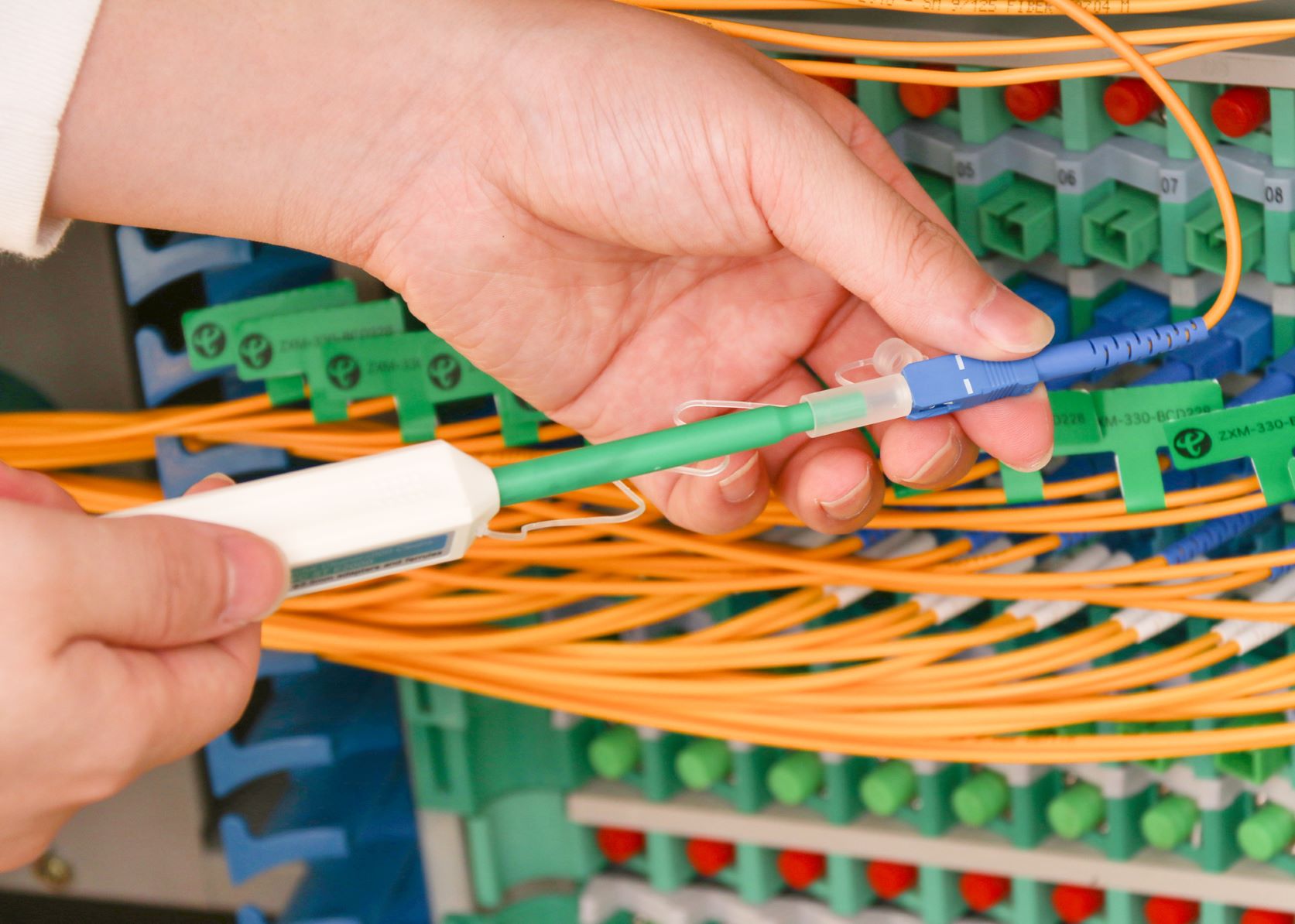

       使用前,根据待测接口来选择清洁笔;使用时,将光纤清洁笔轻插入待测接口,切忌不可用力过猛以免损坏插芯,然后向内轻轻按压一下,当听到“卡塔”音提示的时候,说明端面清洁已完成,若担心一次清洁效果不佳,可重复多操作2~3次即可,然后拔出清洁笔,整个清洁过程就完成了。在端面接口清洁前后,可以用KIP-600v光纤端面检测仪来重复检查一遍,确保端面无任何脏污。

kip-600v光纤端面检测仪

       ②使用光纤清洁盒清洁

       光纤清洁盒采用高密度纺织纤维制造,使用时无需添加酒精,不起静电,不脱毛,使用方便快捷。江苏吉星光纤清洁盒拥有kcc-550卡带式光纤清洁盒、kcc-600便携式清洁盒,能够适用于SCFCLCST等多种光纤连接器,大容量的清洁带芯使用次数超过500次,不仅如此,为了帮助用户控制使用成本,江苏吉星光纤清洁盒中的清洁带芯还可以单独更换,经济实惠。


       使用时,单手握持清洁盒,通过按压清洁盒开关使其露出干净的清洁带芯,然后将待测的光纤插芯在清洁带上轻轻擦拭几下,切忌不可用力过猛以免损坏插芯,这样端面附着的脏污就清除干净了。若担心清洁效果,可通过KFM-200光纤放大镜可以清楚地看到插芯端面发生的前后变化。

kfm-200光纤放大镜

       为了便于用户根据实际情况来选择光纤端面清洁工具,除了上述的光纤清洁器,江苏吉星还有FOCP光纤清洁平台(又称光纤擦拭器)、FOCW光纤清洁纸等等。


       光纤端面检测清洁方法一览图

手持光纤端面检测仪厂家

       好了,介绍到这里就结束了,江苏吉星提醒您本文分享的光纤端面检查和清洁方法都是简单可行的方法,但是在日常的操作中还是要多有这方面的意识,看似很简单的操作如若忽略则将会导致后续光纤故障频发,光信号传输质量下降等等。


      上述的光纤端面检查和清洁方法你Get了多少呢?


注:以上具体产品数据均是在吉星实验室20度环境下得出】
