吉星OTDR延长线KFLC-2实际使用测评

上几期与大家分享了光时域反射仪(OTDR)的相关攻略,那么今更是为TA带来了“助手”--江苏吉星新款OTDR延长线KFLC-2,让OTDR在光纤检测时不再“孤单”。

OTDR延长线是干什么用的?不急,您先看完这。光时域反射仪(OTDR)是根据光的后向散射与菲涅耳反向原理制作,其作为光通信网络检测、维护过程中不可或缺的工具。不光可以进行光纤损耗测试,还可以用于定位光网络中所存在的断点、熔接点等光纤故障定位。但是,用光时域反射仪(OTDR)检测同时也存在着“盲区”,如果不采取适当的措施,将直接会影响测试结果的准确性,而使用OTDR延长线是降低“盲区”影响的常用办法。

看到这,你大概也了解OTDR延长线的作用,那么接下来就带你看看吉星KFLC-2延长线的不同之处。


OTDR延长线认知


OTDR延长线与光纤跳纤类似,光纤中部没有是没有任何熔接点,在光纤测试过程中,OTDR延长线是使用OTDR测量时在光纤线路的近端连接和远端连接的插入损耗和反射率,其主要是用来弥补光时域反射仪(OTDR)测试盲区。


目前市场上的延长线以盒式结构设计为主,而KFLC-2延长线采用了时尚新型式设计--盘式结构,相较老款的延长线,KFLC-2延长线体积更加小巧,携带更轻便。

OTDR延长线与光纤跳纤类似,光纤中部没有是没有任何熔接点,在光纤测试过程中,OTDR延长线是使用OTDR测量时在光纤线路的近端连接和远端连接的插入损耗和反射率,其主要是用来弥补光时域反射仪(OTDR)测试盲区。

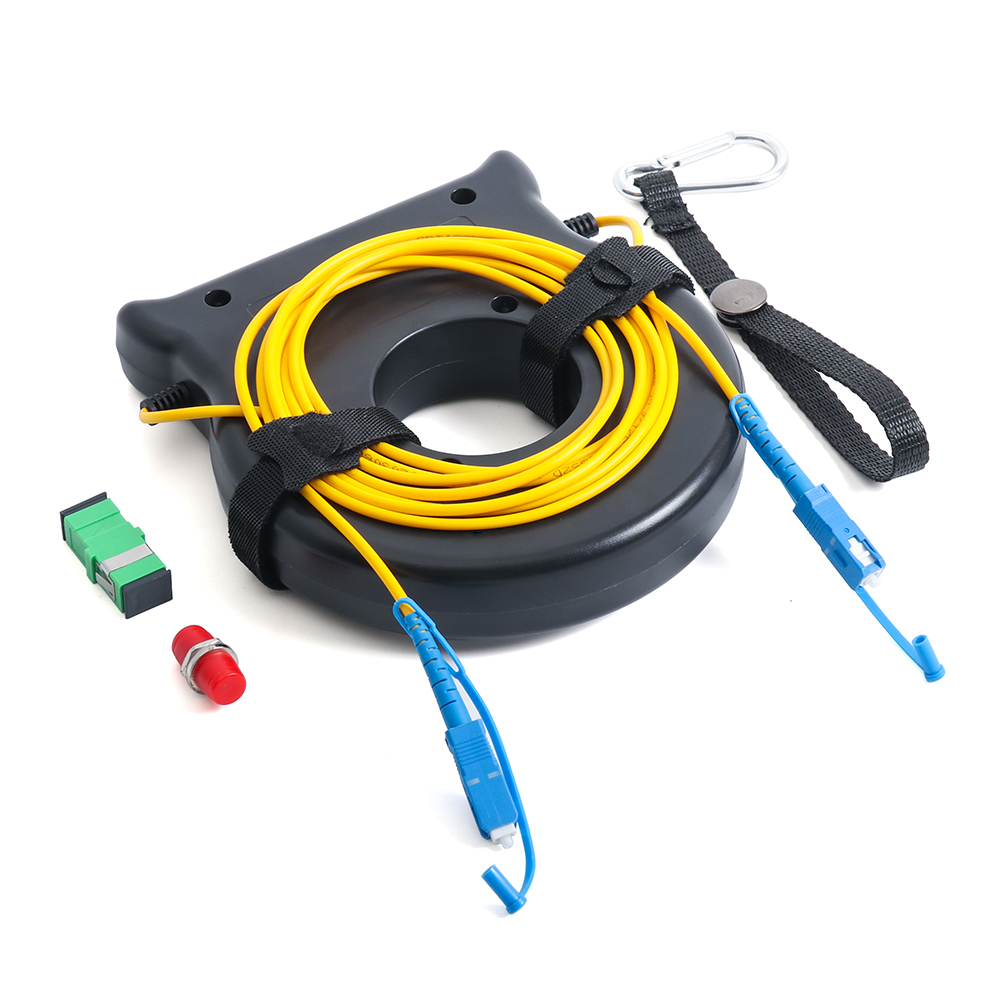

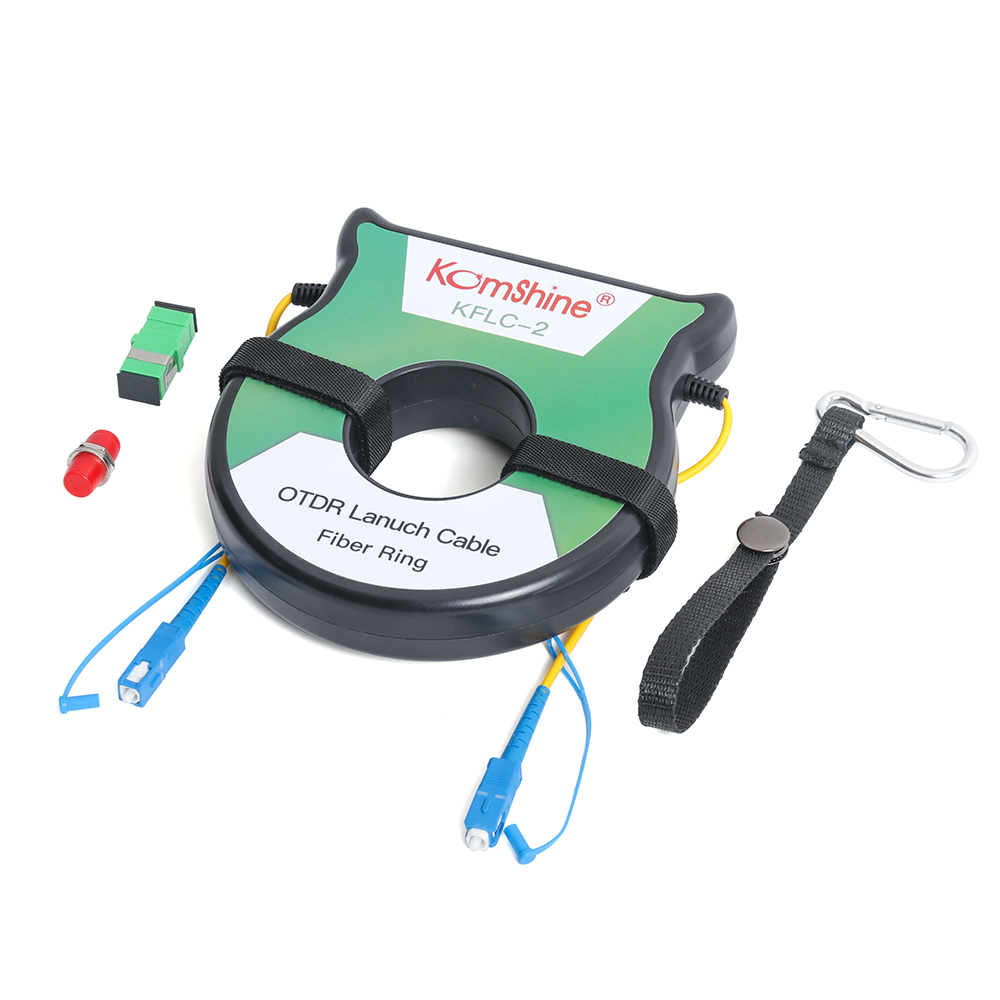

吉星光通讯KFLC-2延长线


OTDR延长线设计


作为通信人,对于OTDR延长线那是再熟悉不过了,以前盒式结构的延长线,拿在手上不方便,放在工具包里又占空间,自从研发小伙伴推出了这款KFLC-2延长线,简直大呼NiceKFLC-2延长线不光采用了新型盘绕式结构设计,而且为了日常光纤检测便于携带还采用了挂钩式设计,适应各种工况环境,大大提高光纤检测效率。


吉星otdr延长线挂钩式设计


到这你以为就结束了吗?没那么“简单”。发现在KFLC-2延长线在外盒顶端还设有个“存储仓”,轻轻一按即可开启,里面可以放常用的SC-SCFC-FC两款耦合器(耦合器是附赠的哟!),这对于丢三落四以及经常翻找工具包来找耦合器的一线操作人员来说,相信好感度会爆棚吧!


KFLC-2延长线耦合器存储仓


为了保证光纤测试结果的准确性以及节省成本,OTDR延长线的长度应足以覆盖OTDR的整个测试盲区;其次,与光纤跳线一样,OTDR测试延长线的接头也应有不同的种类。为此,江苏吉星为用户开放了“VIP通道”,用户可以根据自身的实际需要,来定制OTDR延长线连接器,包括FC/SC/ST/LC接口等,而且定制长度可以在100m~2Km范围内选择。在实际光纤检测时,常会有单模、多模之分,因此用户也可以量身定制OM1OM2等多种类型模式。


江苏吉星otdr延长线定制


OTDR延长线使用


为了更加贴合实际工况,我们特地找了处光纤交接箱来做测试。


OTDR测试延长线制造厂商


通过使用吉星QX45光时域反射仪(OTDR)、KFLC-2延长线,可以准确地检测出该段光纤的事件点、损耗值等测试数据;相较之前未使用延长线直接检测时数据误差还是蛮大的,这也就是前面所说的,OTDR延长线是降低测试“盲区”影响的常用有效办法。


如何使用KFLC-2延长线生成基线追踪?

①将KFLC-2延长线用作发射光缆:将延长线连接到OTDR与被测光纤线路之间,可测量近端连接的损耗;

②将KFLC-2延长线用作接收光缆:将延长线连接到被测光纤线路的远端连接,这将测量出远端连接的损耗;

③通过将KFLC-2延长线用作发射和接收光缆:可轻松测量出被测光纤线路的总插入损耗。


到这,关于OTDR延长线的分享就结束了,但还是得多说两句~~


QX45光时域反射仪(OTDR)和KFLC-2测试延长线是光纤测试过程中必不可少的工具。而江苏吉星作为国内光纤检测专业制造商,可以为用户提供不同长度、不同接头类型等的OTDR延长线的定制服务……
