亲测光纤端面后,我们发现了一些不能说的秘密

上周,吉星分享了关于红光笔、光时域反射仪otdr使用测评,今天再来与大家分享下关于吉星KIP-600v光纤端面检测仪的实际使用测评。

为了便于大家快速熟悉产品内容,我们做了如下测评步骤:

1部分,产品外观、功能点

2部分,实际光纤检测

3部分,污损端面对于光信号传输的影响

一、端面检测仪外观、功能介绍



江苏吉星kip-600v光纤端面检测仪

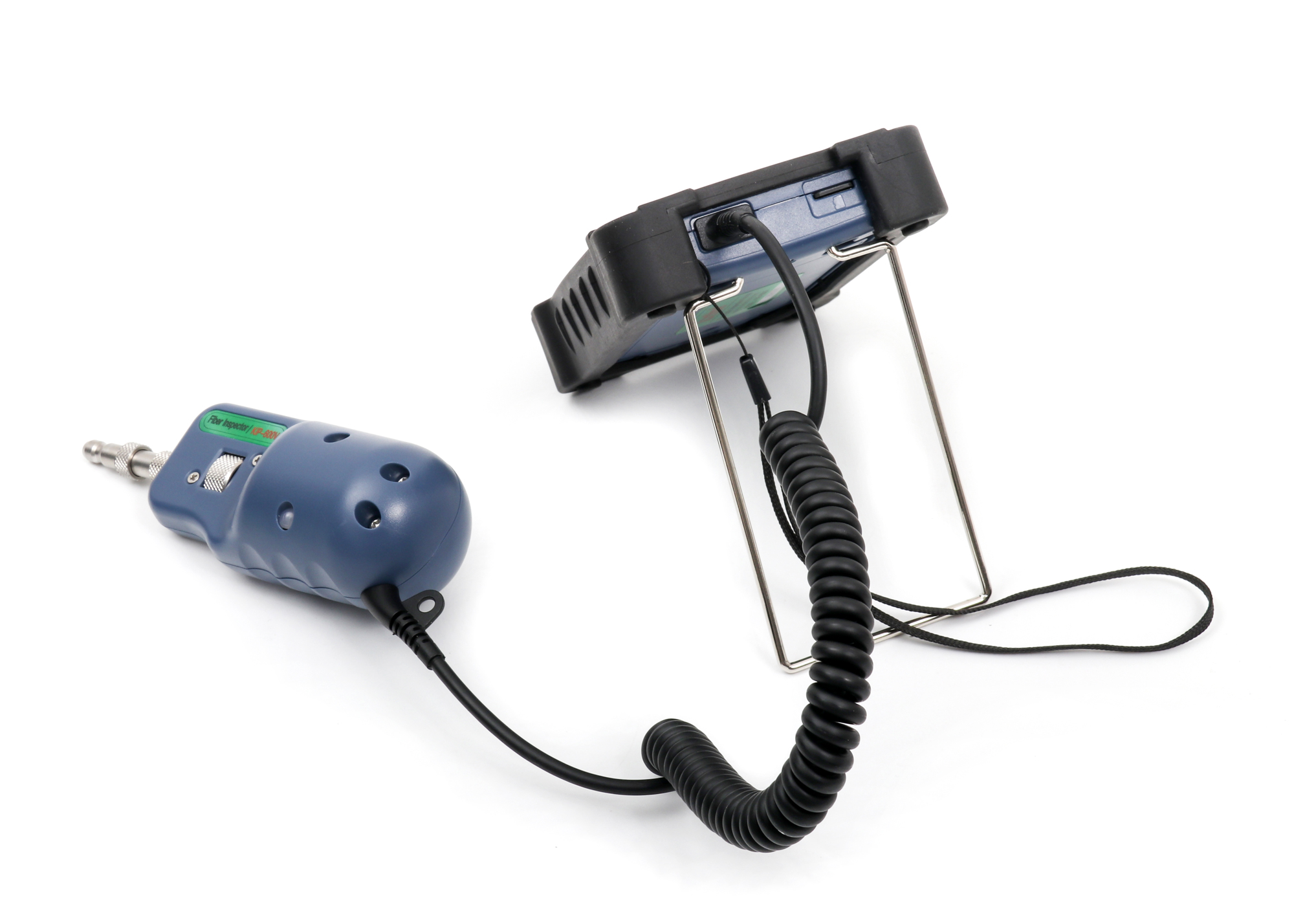

KIP-600v光纤端面检测仪可手持式测试,握持舒服,小巧轻便,拥有3.5寸大屏显示,不光可以清楚地检测到光纤端面的污渍,还可以提升亮度、清晰度避免产生视觉疲劳;80°旋转金属支架,支架角度随意旋转调节,稳固方便,无需在手持屏幕观看(适合工况较好的环境)。


吉星光纤端面检测仪


KIP-600v光纤端面检测仪可以支持400x的放大倍率(这点在实操中可明显体现,需要不断调整焦距,直至画面清晰),检测识别精度很赞,仅小于1μm。为了避免在运输或使用过程中造成的碰撞、摔落等意外损坏,还专门为其设计了可拆卸防护硅胶套。长时间户外检测仪器容易没电?这点不用担心,kip-600v端面检测仪配备了4000mAh大容量锂电池,有着20小时持久待机呢!


江苏吉星光纤端面检测仪厂商

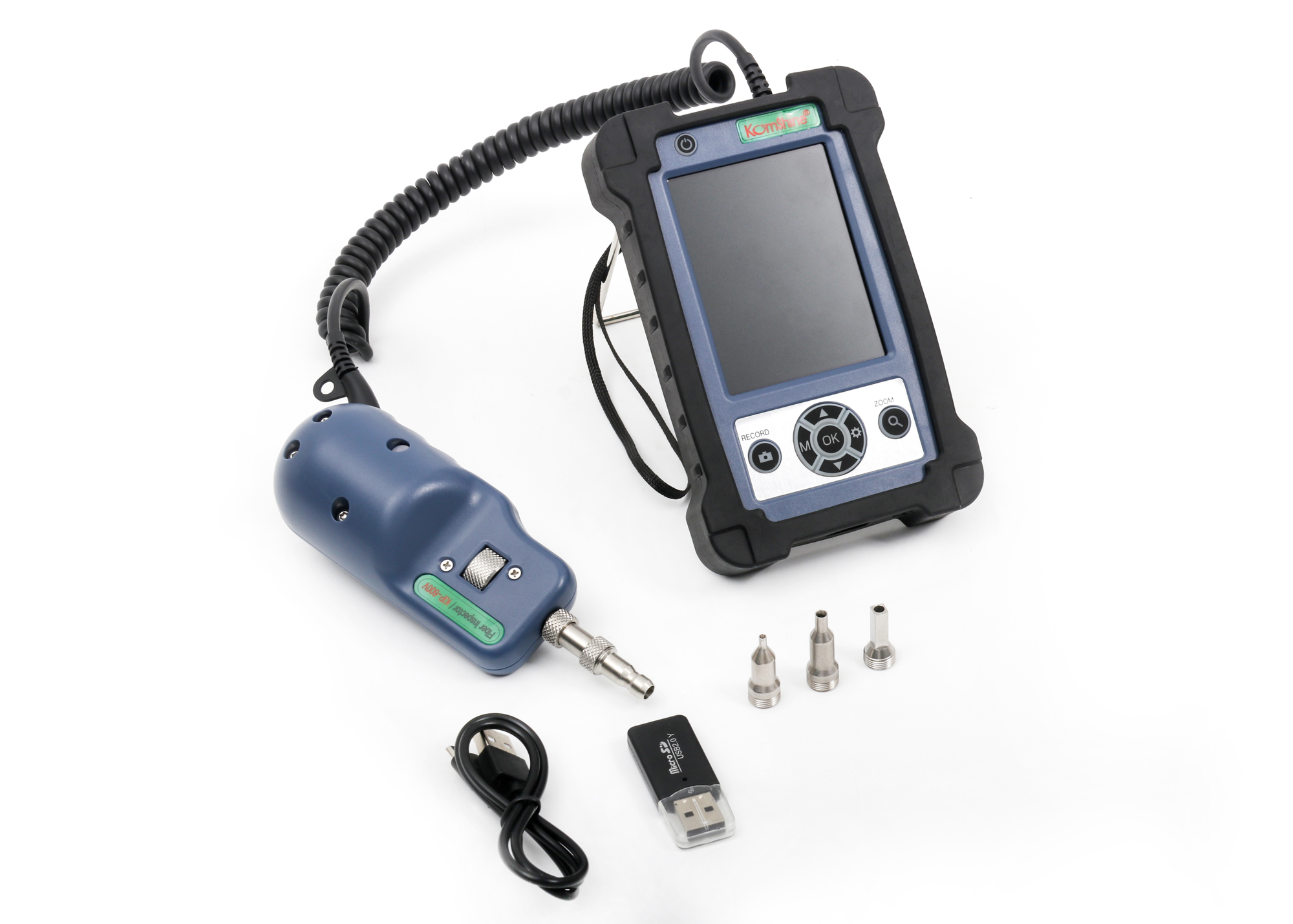

这款端面检测仪的适用性也很棒,不光常规的SCFCSTLC接口通用,连SC母头、LC母头都可以检测(可看下图实际检测)。为了便于记录测量信息,它还可以支持外置扩展TF卡,通过USB读卡器存储进电脑,便于后期检测、数据统计。【温馨提示:检测LC接口、SCLC母头需要更换下探测头,这就是我们为什么第一张图放另外三个探头】


吉星光通讯kip-600v端面检测仪


介绍完产品外观、功能,那么接下来我们开始实际操作检测了 “重头戏”在这里↓↓↓


二、端面检测仪实际光纤检测


为了贴近实际工况,我们特地找了一处光缆交接箱进行现场检测。

我们先检测了SCFCSTLC接口(下图从左到右,从上至下),发现接口端面脏的有点不可思议Amazing……端面附着了大量灰尘、汗渍、衣物划痕等肉眼无法看见的污物,这样会大大地影响了光纤信号的传输(友情提醒,在插入接口检测时,端面检测仪屏幕显示可能不是很清晰,需要我们转动手柄处螺旋焦距按钮来调节,直至屏幕画面清晰)


江苏吉星kip-600v端面检测仪检测


我们接着又检测了SC母头以及LC母头,发现端面同样很“脏”。归根原由,大部分都是因为光纤施工过程中不规范操作导致的。因此我们觉得,在光纤施工过程中光纤端面清洁是不可少的,那么接下来我们为你演示如何光纤清洁(往下看)。


吉星光通讯光纤端面检测仪


光纤端面如何清洁?其实看似简单。我们就不一一演示了,就以清洁SC接口为例(清洁其它端面、母头同理)。使用KomShine光纤清洁平台只需从上往下轻轻划几下就完成端面清洁了(这个有点像我们划火柴盒一样)。


KCC-550光纤清洁器时候只需将光纤插芯在清洁带上轻轻擦拭几下就完成光纤清洁了(当我们再次清洁时候,按住遮挡盖开关就会换到新一面清洁带);KCC-600光纤清洁器是相同的清洁方法,只不过它是靠转动滚轮来调整新一面清洁带。


使用光纤清洁笔就方便了,只需要插入端面插芯,按压式清洁当听到“卡塔”音提示的时候即完成清洁(下图从左到右,从上至下)。


江苏吉星光纤清洁器


清洁完以后,我们再次用kip-600v端面检测仪来检测效果如何。我们抽查了SC接口,发现端面原有的灰尘、汗渍等污物都没有了,清洁产品的清洁效果真的很赞,所以光纤清洁、检测步骤在我们实际施工中是必不可少的。


吉星光通讯光纤端面检测仪


三、污损端面对于光信号传输的影响


在实际施工过程中,一线师傅们大多了为了省时省事,不会去进行光纤端面检测、清洁,认为只要光纤通畅、无故障即是好的,其实这是错误的。当光纤端面附着了大量肉眼无法可辨的污物时,会大大提升光纤传输的信号质量损耗,对于后期的光纤维护、升级等都有诸多不利。(一线工程师的工具包里必配光纤端面检测仪以及光纤清洁产品)


今天,关于吉星KIP-600v端面检测仪的实际使用测评就结束了,期待与您下期再见!

【注:以上产品数据均是在吉星实验室20度环境下得出】
