吉星光时域反射仪OTDR实测,理清参数背后的意义

       上期,小星与大家分享了kfl-11p红光笔的实际测评,今天接着与大家分享下如何去实际操作使用QX45光时域反射仪。


       在我们开始操作前,首先要定个flag(要完成的哟!),这样操作起来就顺当多了。

       首先,otdr外观、按键的展示以及知晓测量内容的范畴;其次,参数(性能指标)设置,如动态范围、脉宽、波长等;最后,具体实际操作,对检测结果进行正确地判断分析。


       一、OTDR外观、熟悉按键功能,知晓测量范畴


江苏吉星光时域反射仪otdr

       QX45光时域反射仪重量合适,手持握感很好,轻便易携带,拥有3.5寸触摸显示屏,能够清晰的显示检测链路状况;它还配备了触摸笔(避免了手指点击屏幕时候存在误点现象),为了避免触摸笔丢失,还设计了防丢功能(与机器连为一体),使用方便,在不用的时候直接插入机器后背即可。

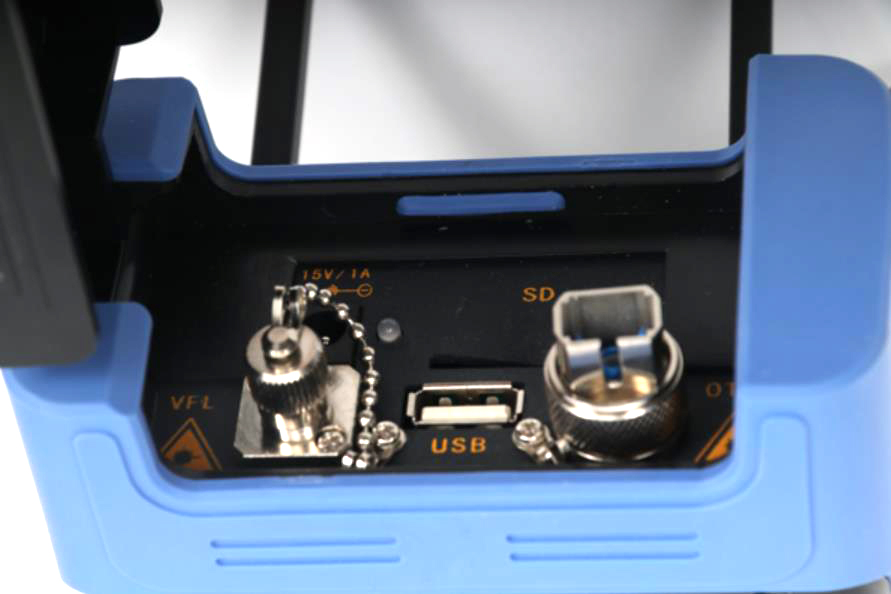

吉星光通讯otdr隐藏式激光器

       相较市场售卖的OTDR,吉星OTDR特采用隐藏式激光器设计,避免了因不当操作而造成的意外损坏;打开头部防尘盖可以看到有两个激光器,左边VFL输出红光,右边OTDR连接接口(如上图示)。另外,它配有SD卡槽以及USB插口,可以快速方便地导出数据。为了避免恶劣工况下摔落等情况,它机身还设计了防摔护套,有效地做到防水防摔防尘。

       QX45按键与触摸屏(触摸笔)相得益彰,当触摸屏失灵时,操作按键即可轻松控制操作机器,光纤检测丝毫不受影响。

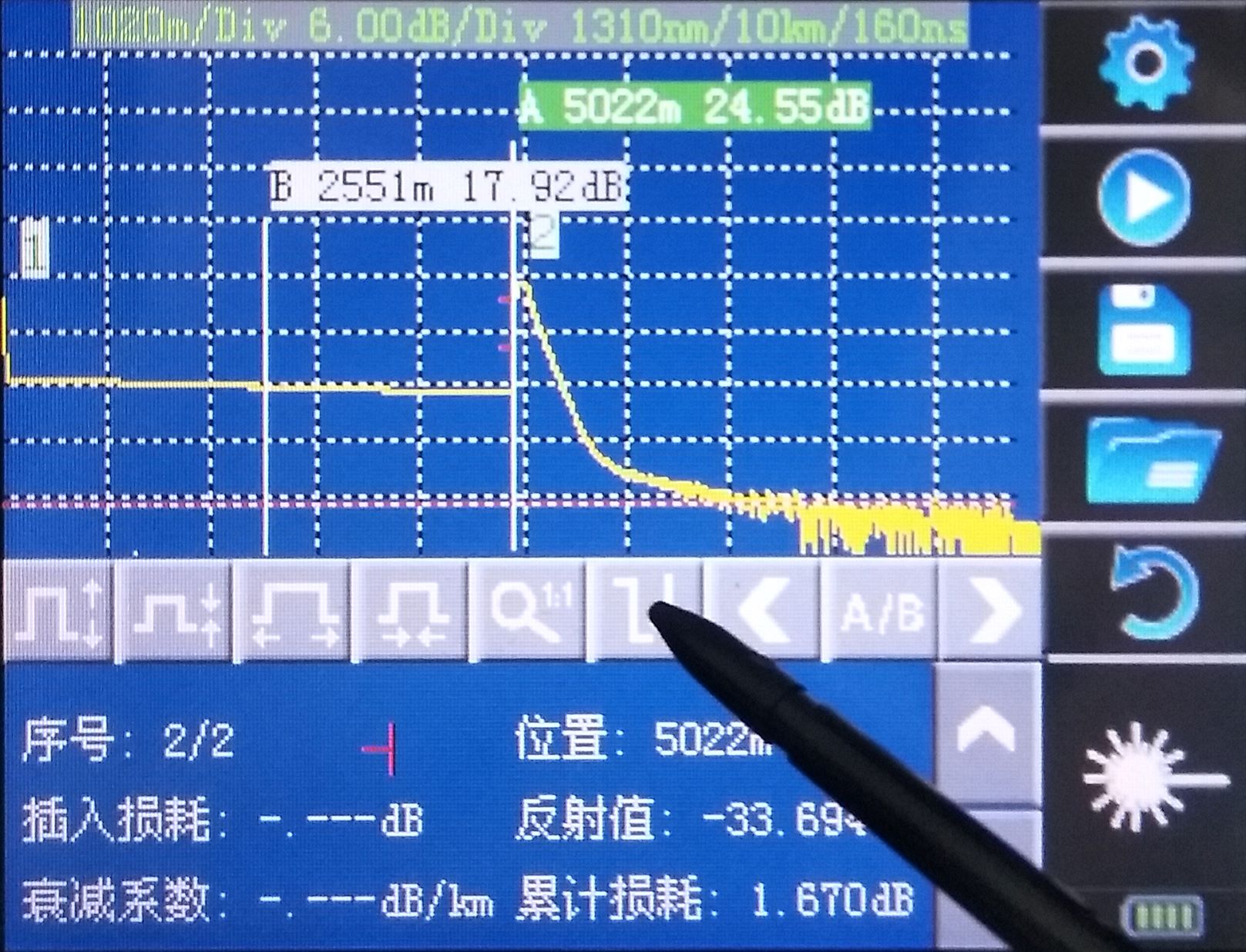

       为了让大家能更好地熟悉屏幕上的按键,小星特地连接了一段线路,通过屏幕可以看到只有2个事件。那么如何看清楚每一个事件呢?用触摸笔点下位置图标(如下图),就可以看清楚每一个事件的位置、损耗、衰减等具体数值。



吉星光通讯QX45 OTDR按键使用

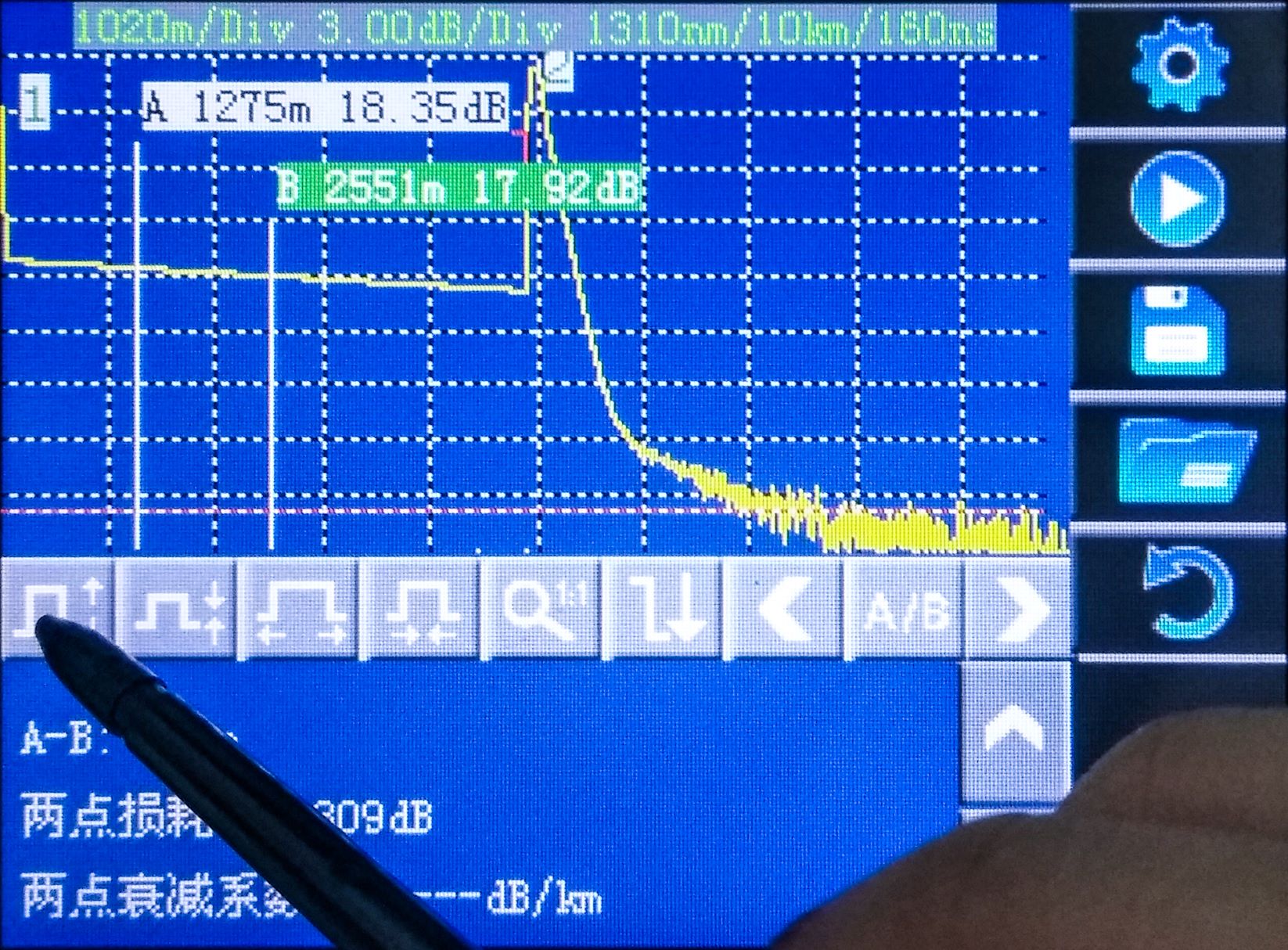

       小星检测所用的光纤距离只有5km,但如果实际工况检测,屏幕上显示肯定更为复杂,那么如何看的更仔细呢?可以通过纵向、横向放大事件点来进行分析。屏幕下方的图标有纵向放大、纵向缩小、横向放大、横向缩小四个按键功能(下图屏幕按键依次从左往右)。


江苏吉星QX45界面按键


       在屏幕上可看到有A/B两个标杆(如上图),这两标杆是可以左右切换的,其作用是划定范围,更清晰的记录事件的区域。那么该如何移动标杆划定区域呢?可通过屏幕下方的A/B按键,通过触摸笔来选择要移动的坐标是A还是B,例如我们选择了A,那么在下面的左右按键(←→)上就可以对坐标A进行移动,同理B也可以这样操作。


       那么它的测量范畴是如何呢?通过OTDR直观地检测被测光纤的长度,根据显示数据了解链路损耗,通过波峰、台阶了解链路的反射时间和非反射事件……


好了,看到这你是不是对QX45又有了新的认识。那好,小星接着往下讲↓



       二、参数设置(性能指标)↓

       可以看到距离范围、脉冲宽度、测量时长、激光波长等参数如何设置。若检测前不知光纤链路,可以选择otdr自动模式测量。【小星友情提醒,吉星otdr可分为链路自动测量、手动测量模式】


江苏吉星otdr菜单设置


       三、具体实际操作,结果分析

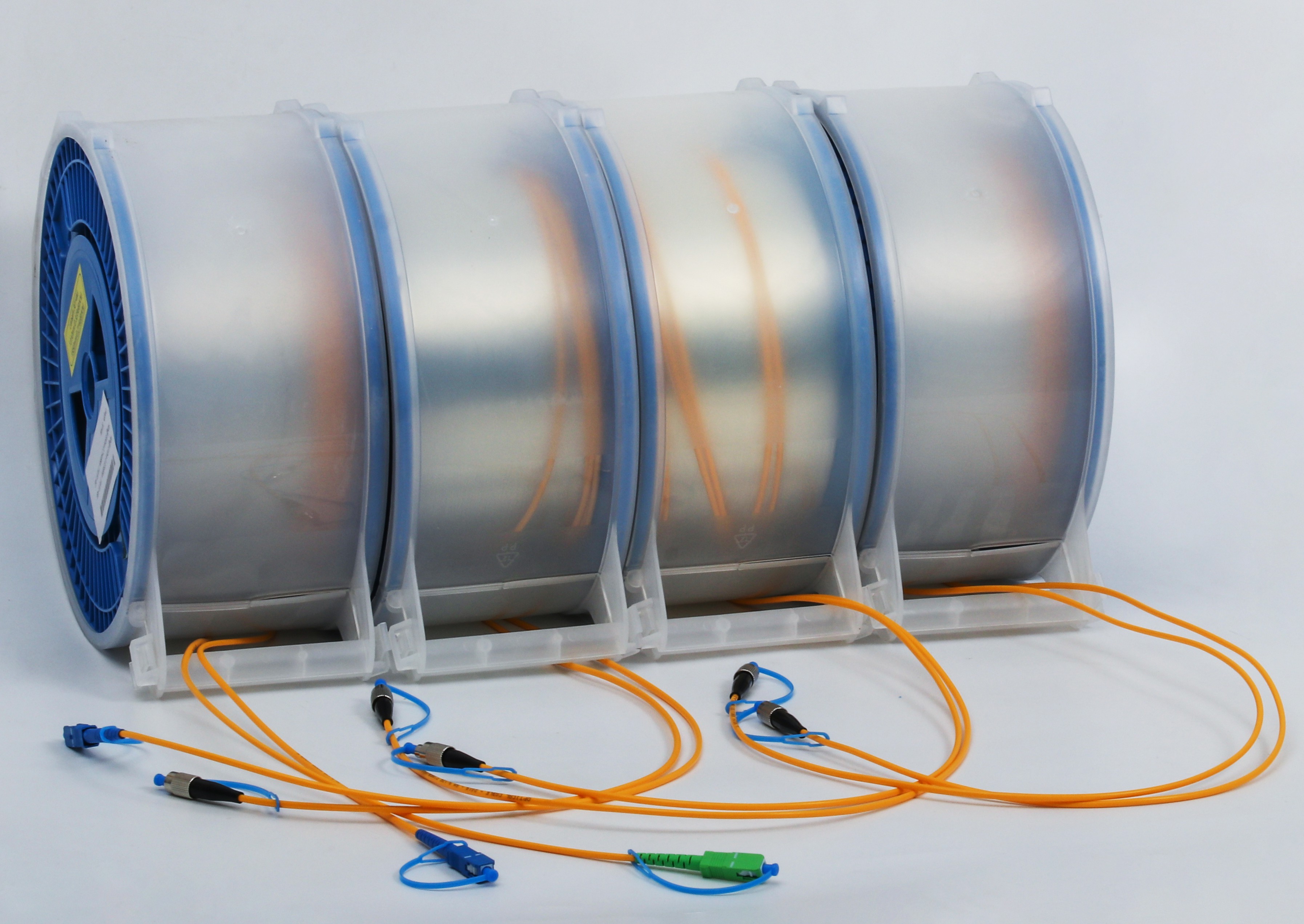

       为了增加测试难度,小星这次选用了四盘光纤,共计23公里的被测光纤。


吉星光时域反射仪检测光纤

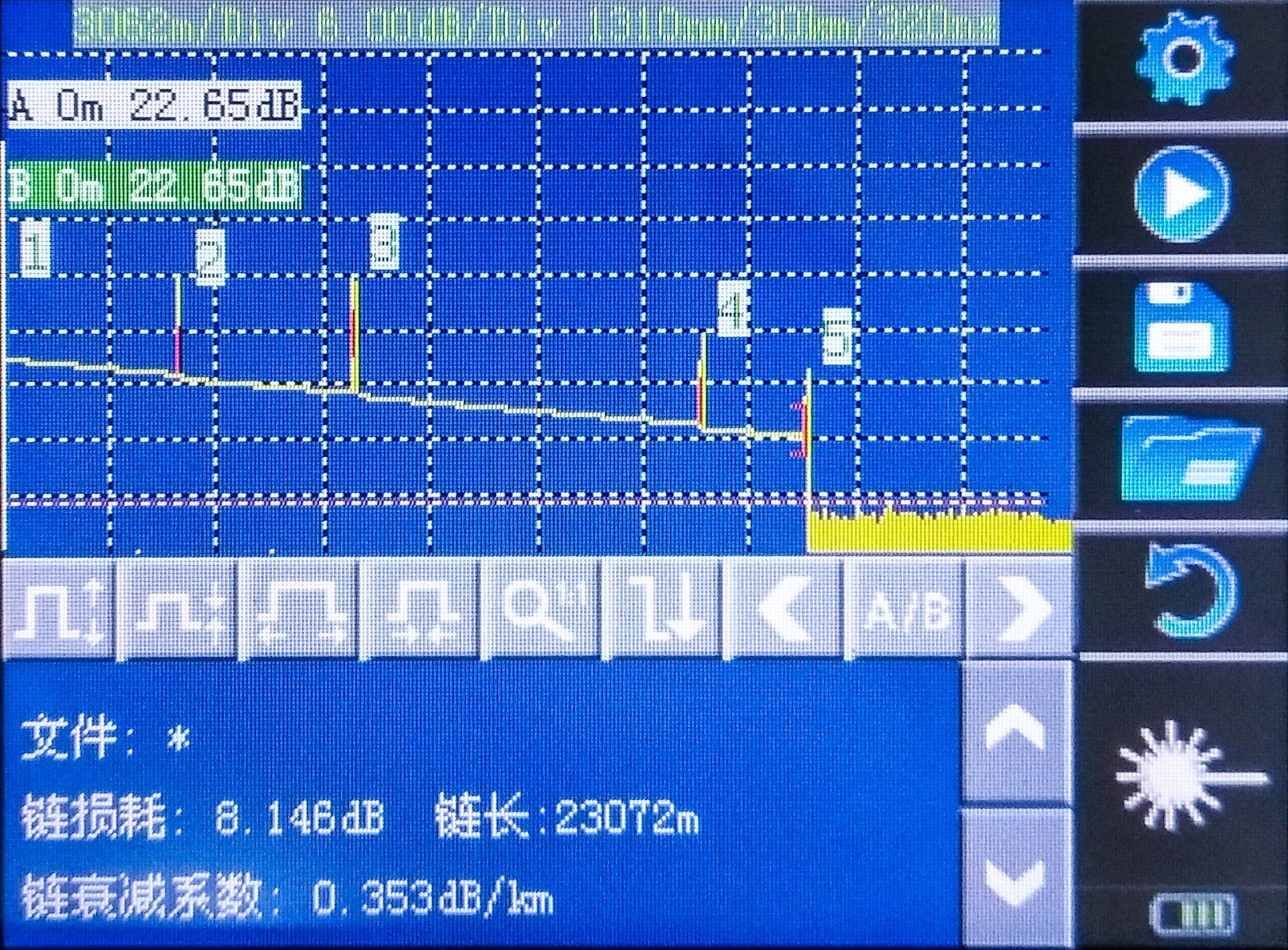

       为了更好地显示出不同,小星先选择了自动模式进行检测,其机器内置的算法根据待测光纤自动优化出测量参数:我们只要选择波长和测量的时间就行,剩下的交给机器自己去算,波长1310nm,距离30 km距离、脉冲320ns,自动检测所用时间是30秒;检测出来的链路长度23072m,几乎和被测链路长度一样。整个链路的事件是5个(首末端、3个连接点),链损耗是8.146dB。如下图↓


江苏吉星QX45自动模式测试曲线


       其次,选择手动方式对链路进行检测,选用跟自动模式相同的参数设置,测量时长设置为30s,测量模式还选平均。可以看到在同样的参数下,虽然是手动的测量方式,链路长度是23074m,和自动模式测量差异不大,再看手动测链损耗为8.091dB,差距可忽略。


江苏吉星QX45手动模式测试曲线

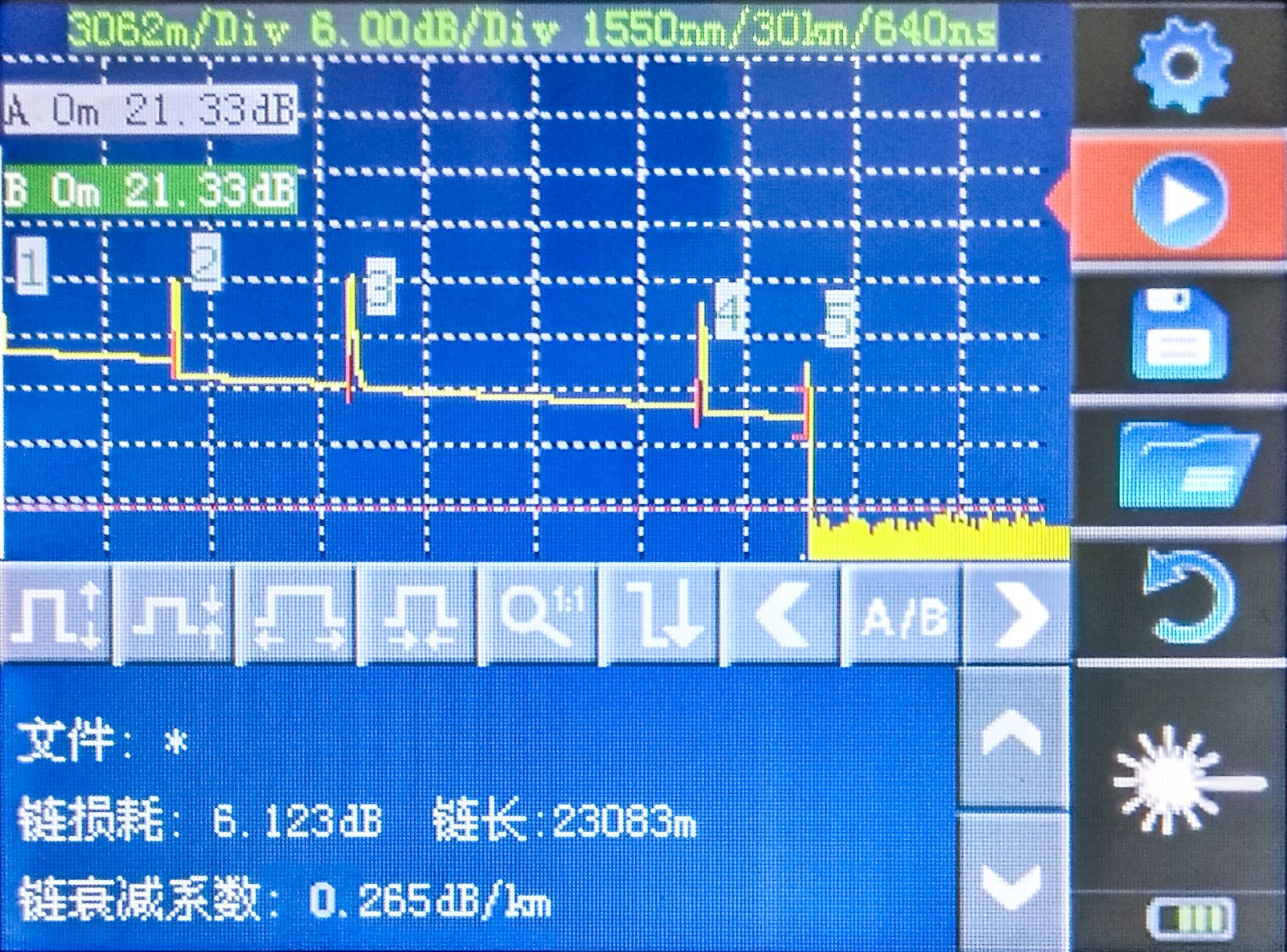

       使用OTDR检测时,不同的脉宽、波长选择都会影响测量结果,那么具体是什么结果?下面小星还用23公里的光纤链路,在时间、距离相同情况下,但是脉宽选择了640ns,波长选择了1550nm, 可以看到链长、链损耗数值均发生了变化(见下图),从原理上来说脉宽越大,测量精度越小,即使事件数量可能会和其他的脉宽一致,但是高脉宽对于事件的敏感度要低于低脉宽,导致的累计损耗就会变小。



吉星光通讯QX45 OTDR测试曲线


       根据小星的经验来看,一般都要在不同的参数下多测试几次取最优曲线,这样得到的事件、损耗值等都是比较接近真实的测试值。


       到这,QX45光时域反射仪的实际操作分享就讲完了,如对于OTDR使用感兴趣的话欢迎登陆江苏吉星光通讯官网

【注:以上产品数据均是在吉星实验室20度环境下得出】
