吐血整理,便宜又好用的吉星红光笔KFL-11P实际使用测评

在我们的通信施工中,经常会用到红光笔,用它可以用来检测光纤断点,外形上红光笔一般比较小巧,用起来也很趁手。目前市场上的红光笔有很多不同的型号,但是大体的操作上差异不大,今天的测评栏目中,给大家展示的就是江苏吉星2019年新款红光笔--KFL-11P,如果关注KomShine品牌比较早的用户可能已经熟悉这款产品的一些功能。



外形篇


先看一下它的全身照↓……这一款笔式红光笔采用金属材质外观设计,手握质感会很好。它的硅胶防尘帽不仅很牢固,不会让灰尘轻易进入,而且防尘帽使劲扭拉也不会断裂。

江苏吉星kfl-11p红光笔硅胶防尘帽

我们在使用时只需要轻启防尘帽,用完重新合上即可,测试时候,防尘帽合上的时候还是比较紧的。再看它的按钮细节,采用的是隐藏式按钮设计,产品设计的同事说,隐藏式按钮是产品的一种趋势,相较一些上下滑动开关按钮设计,这很好地避免了它自动开启,无故浪费电量损耗了。


komshine红光笔隐藏式按钮




实际操作篇

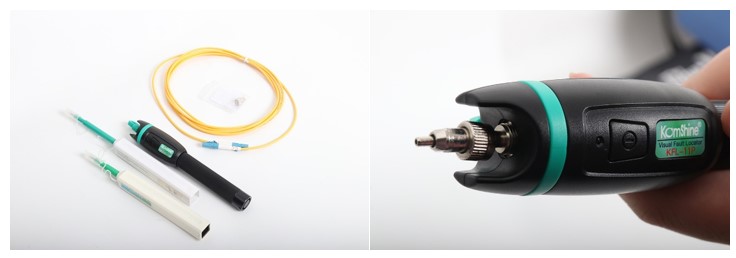

介绍完了产品的外观,我们接下来就要进入实际操作环节了,首先是使用红光笔检测时候用到的工具大合影包括了红光笔、光纤清洁笔、跳线以及LC的转接头。一般红光笔接口是2.5mm设计,适用于FCSCST接口,但由于LC接头的插芯外径是1.25mm,因此需要给它配上2.5-1.25mm的转接头(图二),在检测的时候,先要在红光笔上安装这样的转接头。

kfl-11p红光笔转接头

拥有强劲光源

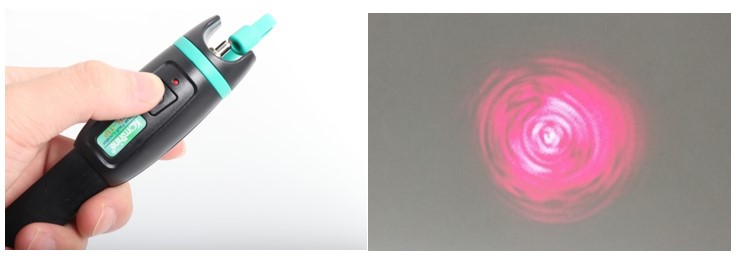

接下来要开启机器了,我们测试了一下开启模式,长按2秒即可打开并为常亮模式,然后再按一下开启闪烁模式。常亮模式是这样↓白纸板高光下肉眼可见,可以看到红光呈圆形状,实际上眼睛看到的更明晰,这样的红光得益于其采用了进口激光芯片,保证了光源更强劲。

江苏吉星红光笔光源

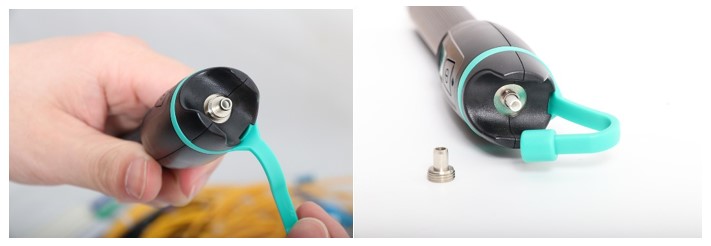

KFL-11P红光笔的陶瓷套管是易耗品,因此它是可以拆卸更换的,这对于使用红光笔检测比较频繁的一线工程师们来说,很贴心。

江苏吉星红光笔陶瓷套管

KFL-11P红光笔拥有四种型号,其中30mW的红光笔检测距离可达到20公里,可以满足光纤检测日常所需,大大地提高了检测效率。

 吉星红光笔可探测20公里

连接器清洁

为了更好地进行检测,我们先用光纤清洁笔把连接器进行清洁,将清洁笔插入连接器,轻轻按一下,清洁完成后可听到“卡塔”音提示,这样连接器的端口就会变得锃亮光洁。一般这样的前期操作很多用户不太去关注,但是在这里还是建议大家最好清洁一下端口。


检测光纤

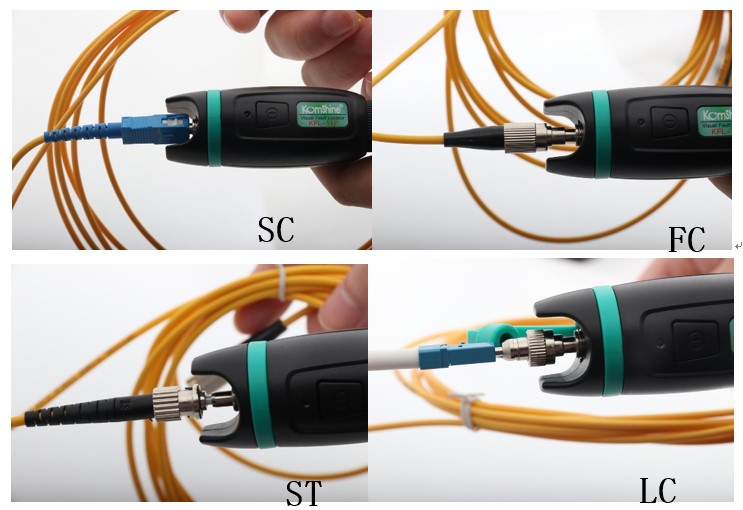

清洁接口后,就要开始检测光纤线路断点情况,这支红光笔我们插试了不同的四个端口,总体来说比较顺手,不会有阻力感,但是大家也要注意检测时候尤其是遇到LC这种类型的端口,不要太过用力,以免损伤插芯。

komshine红光笔适用多种光纤接口

操作方法:常按2秒即可开机,开启即为常亮模式可检查光纤跳线是否连通、完好,若是在光纤跳线的某处存在红光泄露的情况,则打开闪烁模式(再按下按钮),即可快速查找出光纤存在的故障点。

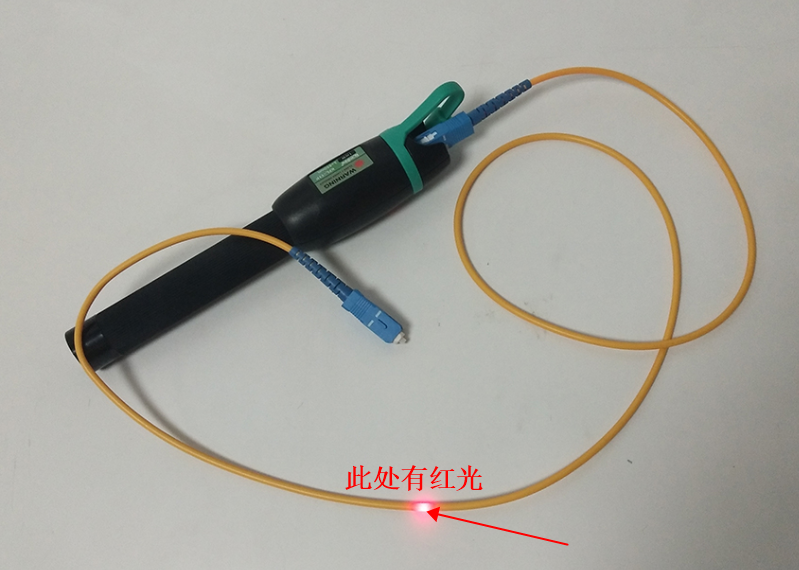

A.检测光纤断点

当检测光纤时,一端连接红光笔,正常开启红光笔,发现另一端无红光射出,但发现光纤中间某部分有红光泄露,说明此处光纤存在断点,应重新连接好或更换。

kfl-11p红光笔检测光纤断点

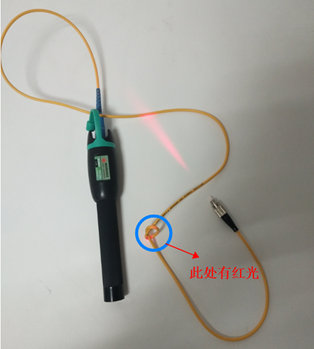

B.寻找光纤弯曲

当光纤存在弯曲时会大大地增加红光损耗,降低了检测效率。使用KFL-11P红光笔可有效寻找到光纤弯曲点,以便快速有效纠正。

kfl-11p红光笔寻找光纤弯曲

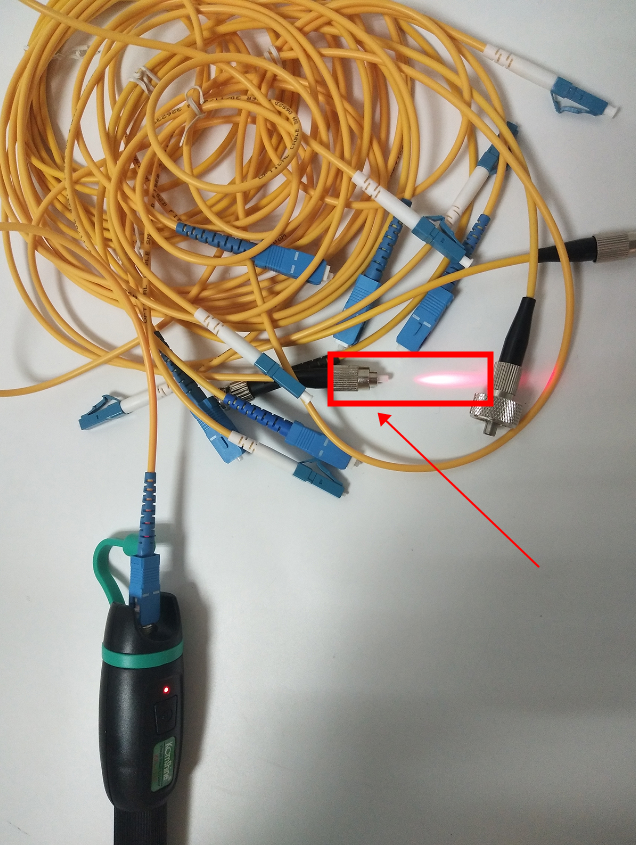

C.快速识别光纤
面对机房成百上千根光纤时,如何寻找到目标光纤似乎是难题……红光笔根据射出的红光,可快速地从杂乱的光纤堆里面找到想要的目标光纤。这一功能在家庭安装网络宽带时候,经常被用到。
吉星kfl-11p红光笔快速识别光纤

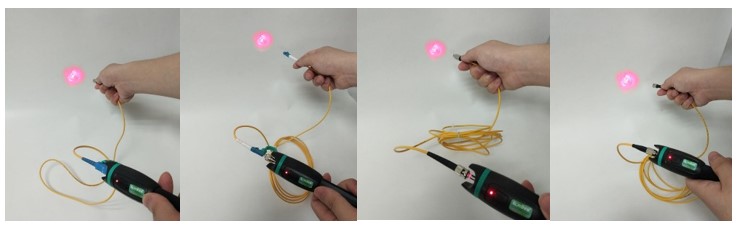

我们可以来看一下最终的检测结果,当红光穿过光纤在另一个端口照射出来时(在白纸板上可以很明显地看出红光从光纤另一端照射出,现场实际看更清楚),我们按照一开始的说明,可以选择红光笔常亮或闪烁模式,你们可以根据实际的操作需求去选择。

江苏吉星kfl-11p红光笔使用检测

好了,关于KFL-11P红光笔使用分享就到这边了,如果你感兴趣的话,觉得还是得自己配一支使用,这样效果会更赞!

【注:以上产品数据均是在吉星实验室20度环境下得出】
