攻克QX45光时域反射仪(OTDR),光纤运维都不算事

光时域反射仪(OTDR)作为检测光缆完整性的重要工具,不仅可用于测量光缆长度、测量传输性能和连接衰减,而且还可以快速检测出光缆链路的故障位置点。那么你知道该如何更好地去掌握并使用光时域反射仪(OTDR)


原理


光时域反射仪(OTDR)的原理?OTDR检测光纤光缆时,仪器从光纤的一端注入较高功率的激光或光脉冲,并通过同一侧接收反射信号;当光脉冲通过光纤传输时,部分散射及反射将返回发射端。OTDR只会测量强度较高反射回来的光讯号,通过记录信号从传输到返回的时间和信号在玻璃物质中的传输速度,然后就可以利用公式计算出光纤的长度。

功能

①智能迹线分析。QX45光时域反射仪内嵌智能迹线分析模块,能快速准确分析出测试曲线中的事件点及位置信息,并以事件表形式显示。通过信息窗口可以看到显示内容包括测量参数、事件列表、A/B标尺、分析参数等。
②超短事件盲区。吉星OTDR具有1.6m的超短事件盲区,10米衰减盲区,适用于对超短的光纤链路或光纤跳线的测试。
③便利的VFL功能。可视红光故障功能可快捷准确地发现短距离光纤链路中断点或损耗点位置,以便及时采取维护措施。使用QX45时,长按[VFL]键2秒,激光器VLS发连续红光;再单击[VFL]键,激光器VLS发脉冲红光;再单击[VFL]键,红光停止。
④多种插口、灵活连接。QX45完善的插口类型:USB、SD卡槽、电源插口等,可快速连接。USB 接口可以用U盘将数据导入到配套的PC机数据分析软件中进行后续分析处理;SD卡接口设备数据存储接口,吉星还专门配备有SD卡读卡器,可快速导出检测数据,进行分析。

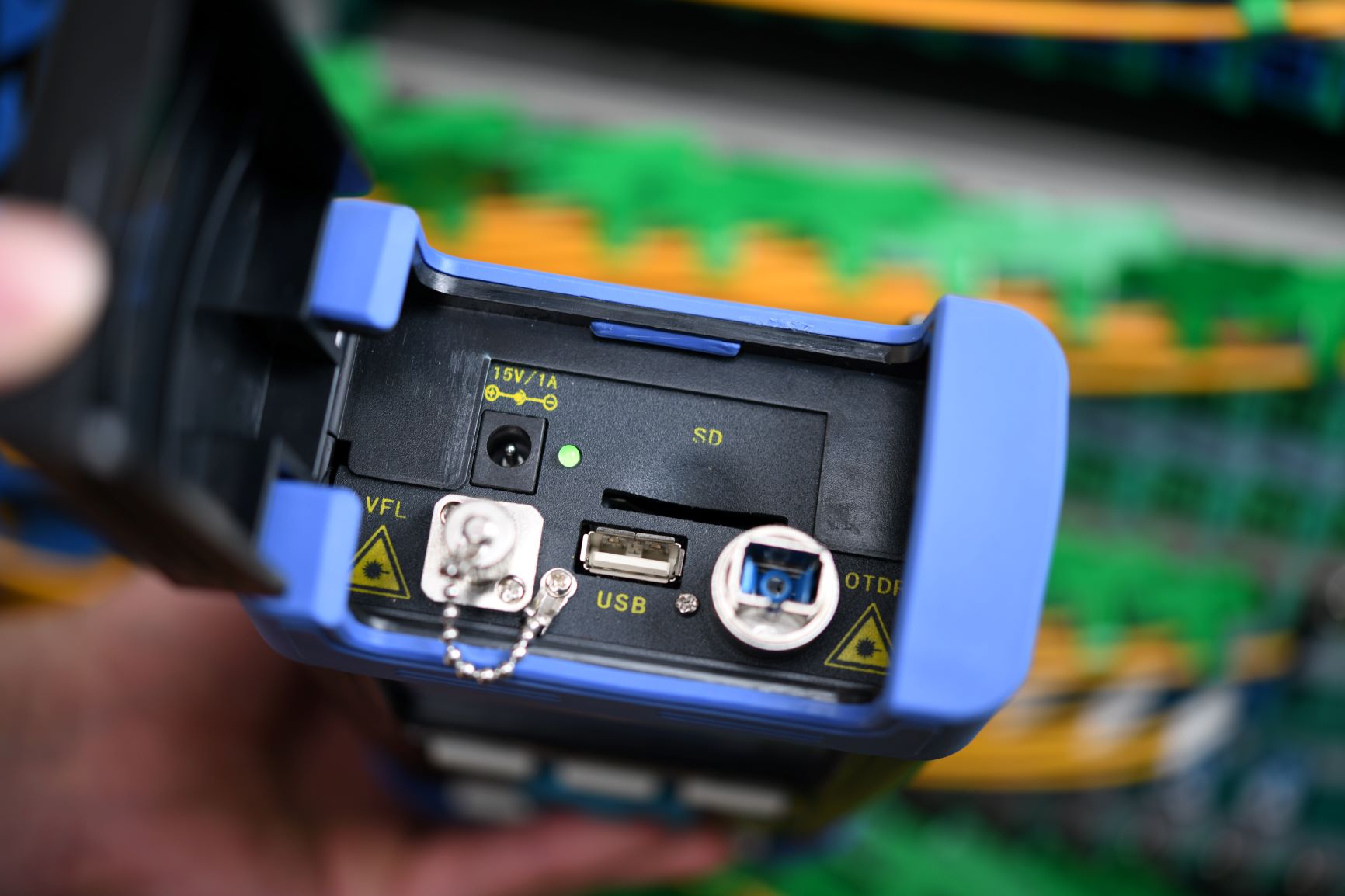

江苏吉星QX45光时域反射仪otdr
QX45光时域反射仪otdr


⑤人性化触摸界面。QX45光时域反射仪拥有3.5英寸触摸显示屏,GUI界面设计,可清晰观察测试结果,配合简洁有标注的的按钮设计,操作简单灵活。

使用方法

使用QX45光时域反射仪在连接测试光纤时,首先要清洁待测光纤端面(可使用光纤清洁笔),然后将待测光纤插入OTDR光接口,需充分连接并适当拧固。

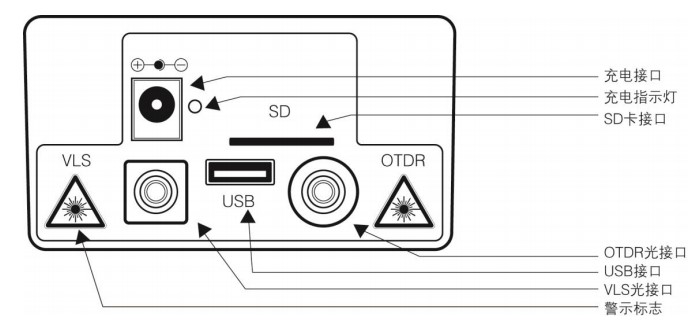

QX45光时域反射仪光接口


①选择测试波长:QX45光时域反射仪有1310nm、1550nm两种波长可供用户选择,由使用经验来看,还是选择1550nm波长测量结果比较理想的。

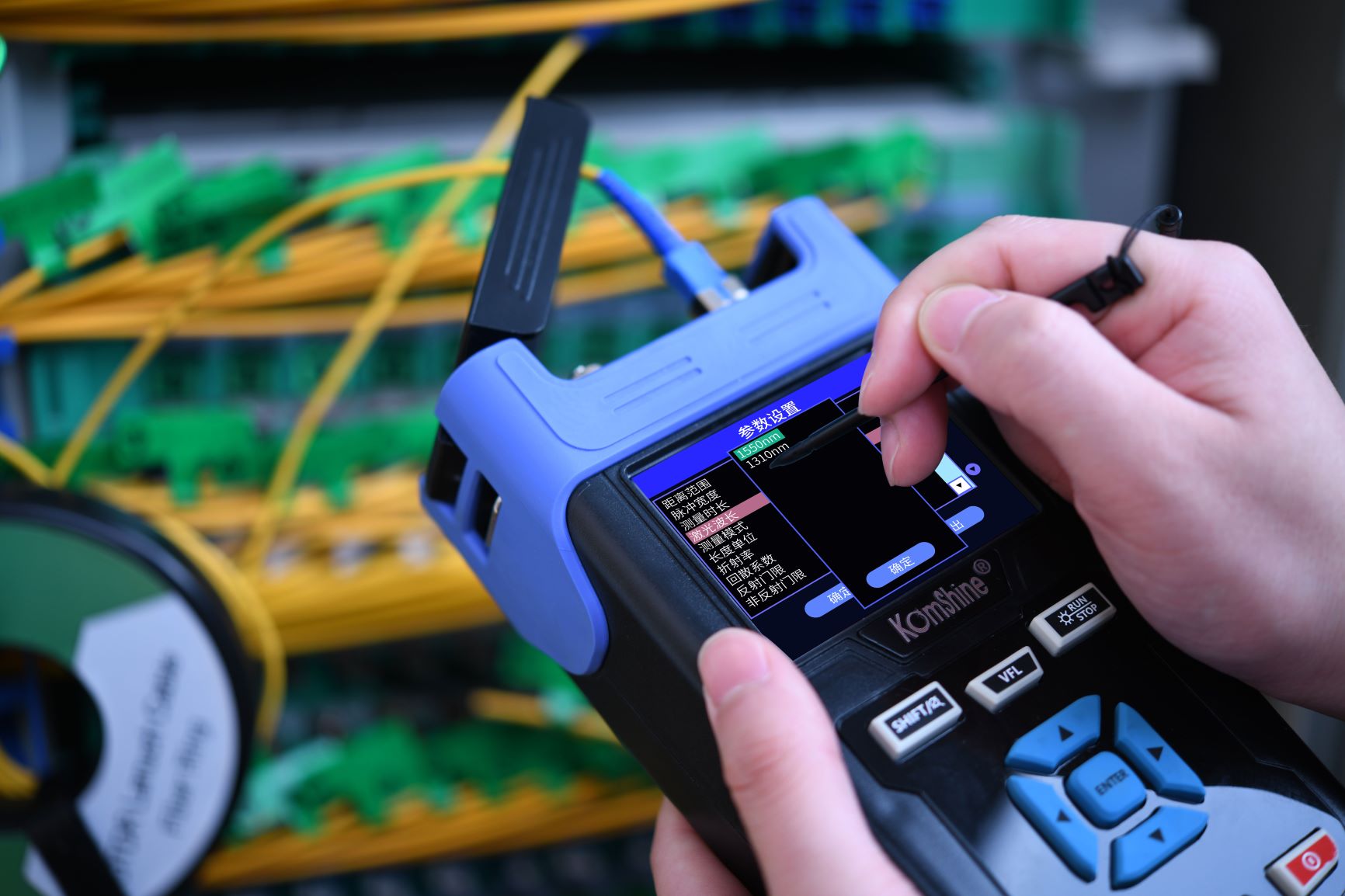

吉星QX45光时域反射仪波长设置


②距离设置:首先用自动模式(Auto)测试光纤,然后根据测试光纤长度设定测试距离,通常是实际距离的1.5倍,主要是为了避免出现假反射峰,影响判断。
③脉宽设置:QX45可供选择的脉冲宽度一般有40ns、80ns、160ns、320ns等参数选择。脉宽的选择影响测试曲线的动态范围和分辨率,选择窄脉宽测试,可以达到较高的距离分辨率和较小的盲区,但动态范围必然受损;相反,宽脉冲可以取得高动态范围,测试较长距离的光纤,但距离分辨率和盲区指标要受到影响,因此用户必须在动态范围和盲区之间做出选择。
④测量时长设置:测量时长直接影响曲线的信噪比,测量时长越长信噪比越高,可以取的较大的动态范围,因此,在测量长距离光纤,查看远端事件时尽量选择较长的测量时长。
⑤测量模式测定:QX45有测量模式有实时和平均两种方式。一般情况下,用户选择平均模式进行测量即可。

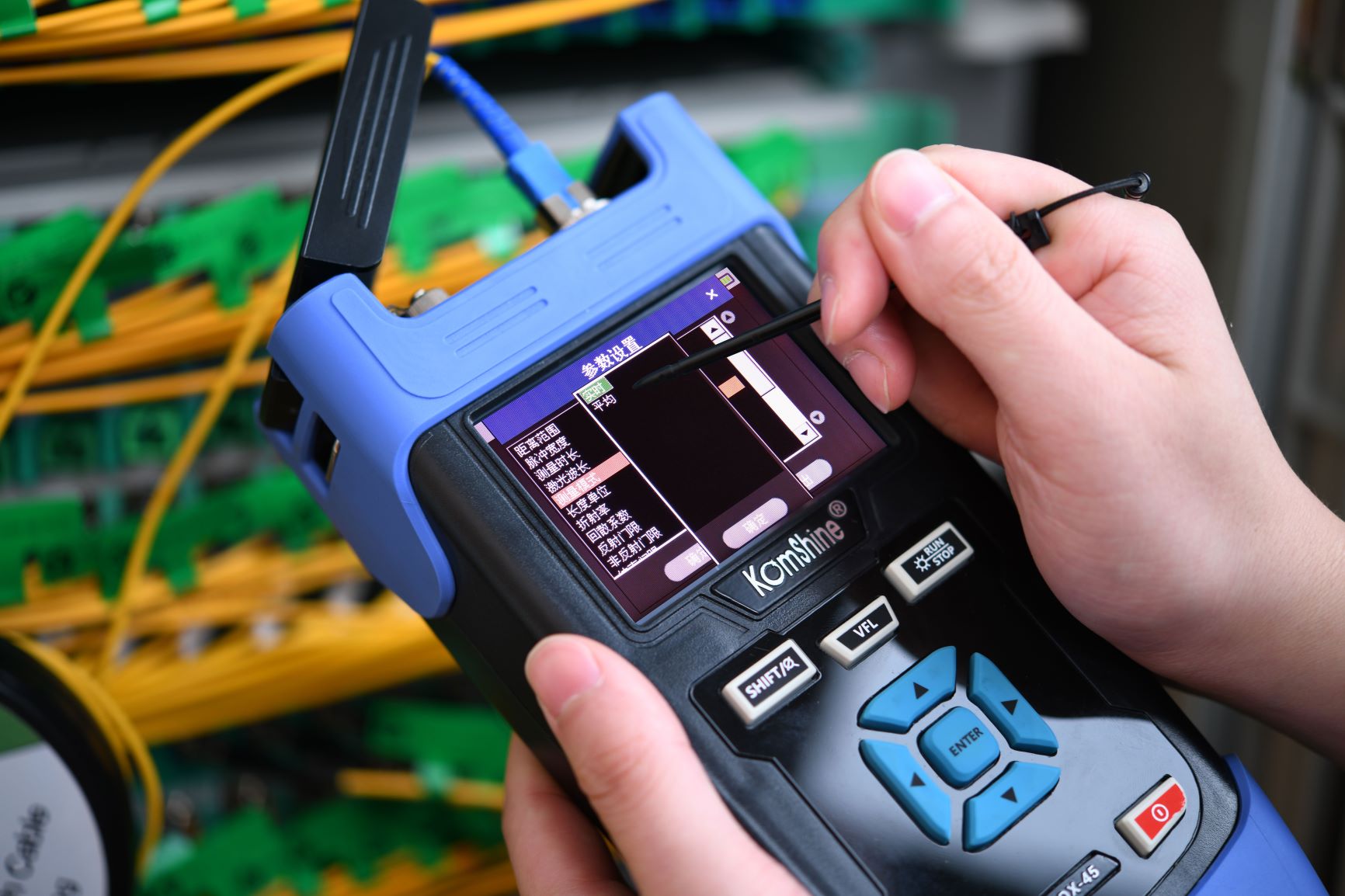

吉星光时域反射仪测量模式设置


⑥折射率设置:一般来说,光纤折射率参数由生产厂家提供,折射率可以设置为 1.0 ~ 2.0 之间的任何值,精确到小数点后 4 位。

盲区解决方案

何为盲区?OTDR在检测光纤链路时,由于反射的影响,在一定距离(或时间)不能检测或准确定位光纤链路中的事件点和故障点,而这段距离就是所说的盲区。OTDR有事件和衰减两种盲区。OTDR可检测到另一个连续反射事件的最短距离为事件盲区;OTDR能精确测量连续非反射事件损耗的最小距离为衰减盲区。

使用OTDR测试光纤时,至少会产生一个盲区,即OTDR与光纤的连接点。盲区是所有OTDR的弊端,是无法避免。因此,为了降低“盲区”提升测试结果的准确性,江苏吉星新研发推出OTDR延长线KFLC-2。使用OTDR延长线是降低“盲区”影响的常用有效方法。

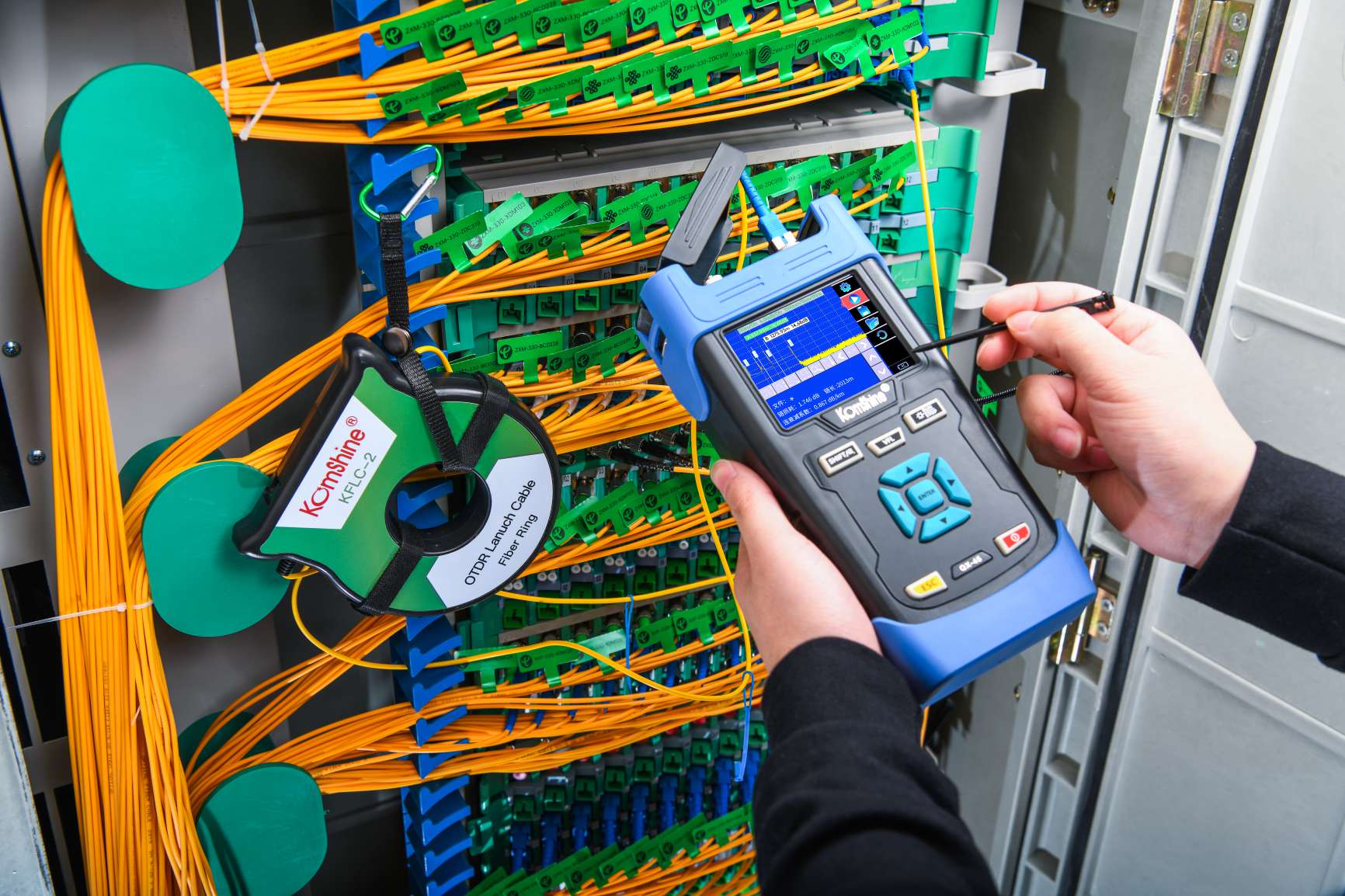

QX45光时域反射仪otdr延长线使用


关于光时域反射仪(OTDR)的那些事,你都明白了吗?为了加深印象,便于以后熟练使用且有需求的话,还是得用QX45光时域反射仪来实际操作一番!都攻克了光时域反射仪(OTDR),光纤运维当然都不算事。

【注:以上产品数据均是在吉星实验室20度环境下得出】
