光纤连接器有几类你知道嘛?

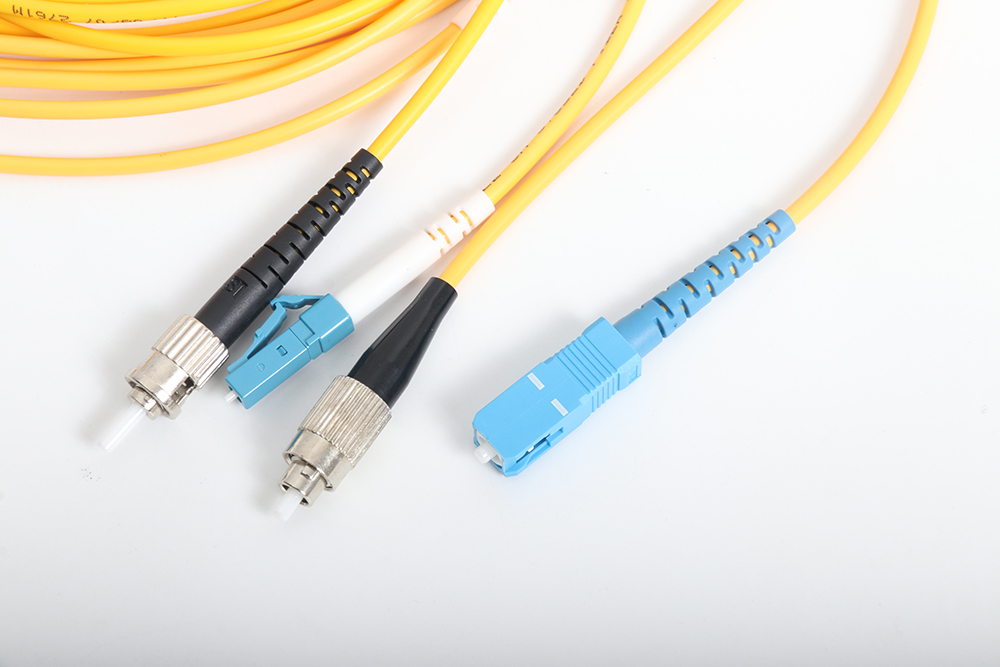

江苏吉星komshine光纤连接器

  在光纤领域,光纤接口(也可称光纤连接器)是常见的产品,它是光纤与光纤之间进行可拆卸连接的器件,并将光纤两个端面连接起来。它不仅连接了光纤,还可以重复插拔,因此也成为光纤了活动接头。随着国家宽带升级战略,光纤连接器件的需求更为扩大。接下来,我们将着重介绍下几大常用的光纤连接器,并且告诉大家如何分辨他们。

       FC型

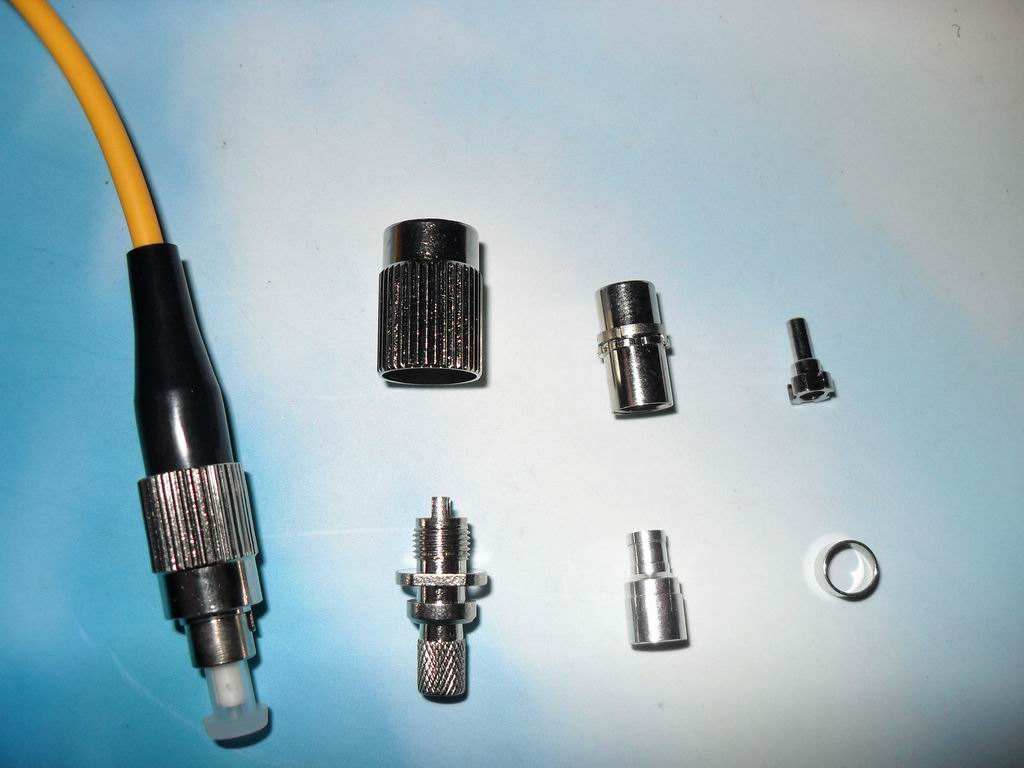

FC光纤接口

  这种连接器zui早是由日本NTT研制。FC是Ferrule Connector 的缩写,表明其外部加强方式是采用金属套,紧固方式为螺丝扣。此类连接器结构简单,操作方便,制作容易,但光纤端面对微尘较为敏感,且容易产生菲涅尔反射,提高回波损耗性能较为困难。后来,对该类型连接器做了改进,采用对接端面呈球面的插针(PC),而外部结构没有改变,使得插入损耗和回波损耗性能有了较大幅度的提高。

  SC型

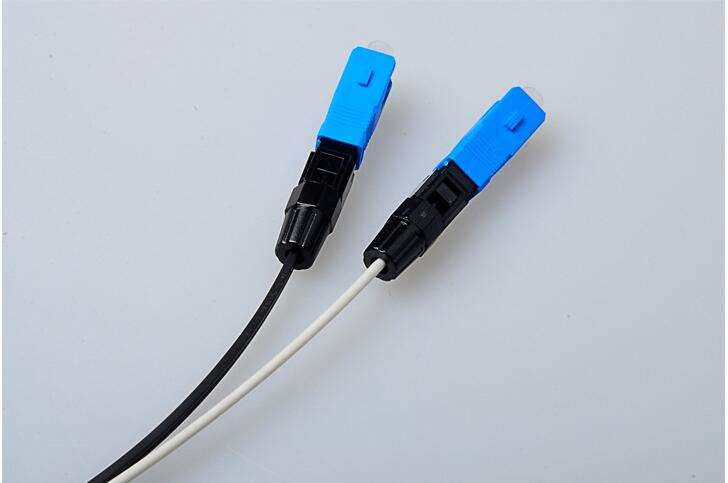

SC光纤接口类型

  这原是一种由日本NTT公司开发的光纤连接器,其外壳呈矩形,所采用的插针与耦合套筒的结构尺寸与FC型完全相同。其中插针的端面多采用PC或APC型研磨方式;紧固方式是采用插拔销闩式,不需旋转。此类连接器价格低廉,插拔操作方便,介入损耗波动小,抗压强度较高,安装密度高。

  ST型

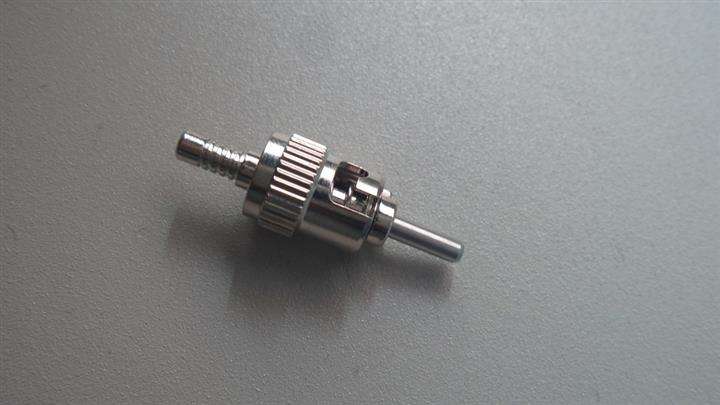

ST光纤接口类型

  ST和SC接口是光纤连接器的两种类型,对于10Base-F连接来说,连接器通常是ST类型的,对于100Base-FX来说,连接器大部分情况下为SC类型的。ST连接器的芯外露,SC连接器的芯在接头里面。

  LC型

LC光纤接口类型

  这种连接器其所采用的插针和套筒的尺寸是普通SC、FC等所用尺寸的一半,为1.25mm。这样可以提高光纤配线架中光纤连接器的密度。目前,在单模SFF方面,LC类型的连接器实际已经占据了主导地位,在多模方面的应用也增长迅速。
