设置好这些参数,可以提高OTDR的精度(1)

       光纤测试技术是光纤应用领域中广泛且基本的一项技术,OTDR则是光纤检测领域中比较综合型的仪表,它可以被广泛用于光纤线路维护、施工之中,进行光纤长度、光纤传输衰减、接头衰减以及故障定位等等测量。OTDR的优点有测量时间短、测试速度快以及测试精度高。其实测试精度高这点特别受到操作用户的欢迎。


       我们在操作的时候要如何设置一些参数确保其精度呢?


       我们今天讲的第一点是测试波长的选择,行业里有一个通常的说法,1310nm1550nm两波长的测试曲线的形状是一样的,测得的光纤接头损耗值也基本一致。若在1550nm波长测试没有发现问题,那么1310nm波长测试也肯定没问题。


江苏吉星QX45光时域反射仪中文菜单界面图



       这是为什么呢?由于OTDR是为光纤通信服务的,因此在进行光纤测试前先选择测试波长,单模光纤只选择1310nm1550nm。由于1550nm波长对光纤弯曲损耗的影响比1310 nm波长敏感得多,因此不管是光缆线路施工还是光缆线路维护或者进行实验、教学,使用OTDR对某条光缆或某光纤传输链路进行全程光纤背向散射信号曲线测试,一般多选用1550nm波长。


       举个例子:当我们选择1550 nm波长测试,可以很容易发现光纤全程是否存在弯曲过度的情况。若发现曲线上某处有较大的损耗台阶,再用1310nm波长复测,若在1310 nm波长下损耗台阶消失,说明该处的确存在弯曲过度情况,需要进一步查找并排除。若在1310nm波长下损耗台阶同样大,则在该处光纤可能还存在其他问题,还需要查找排除。在单模光纤线路测试中,应尽量选用1550nm波长,这样测试效果会更好。

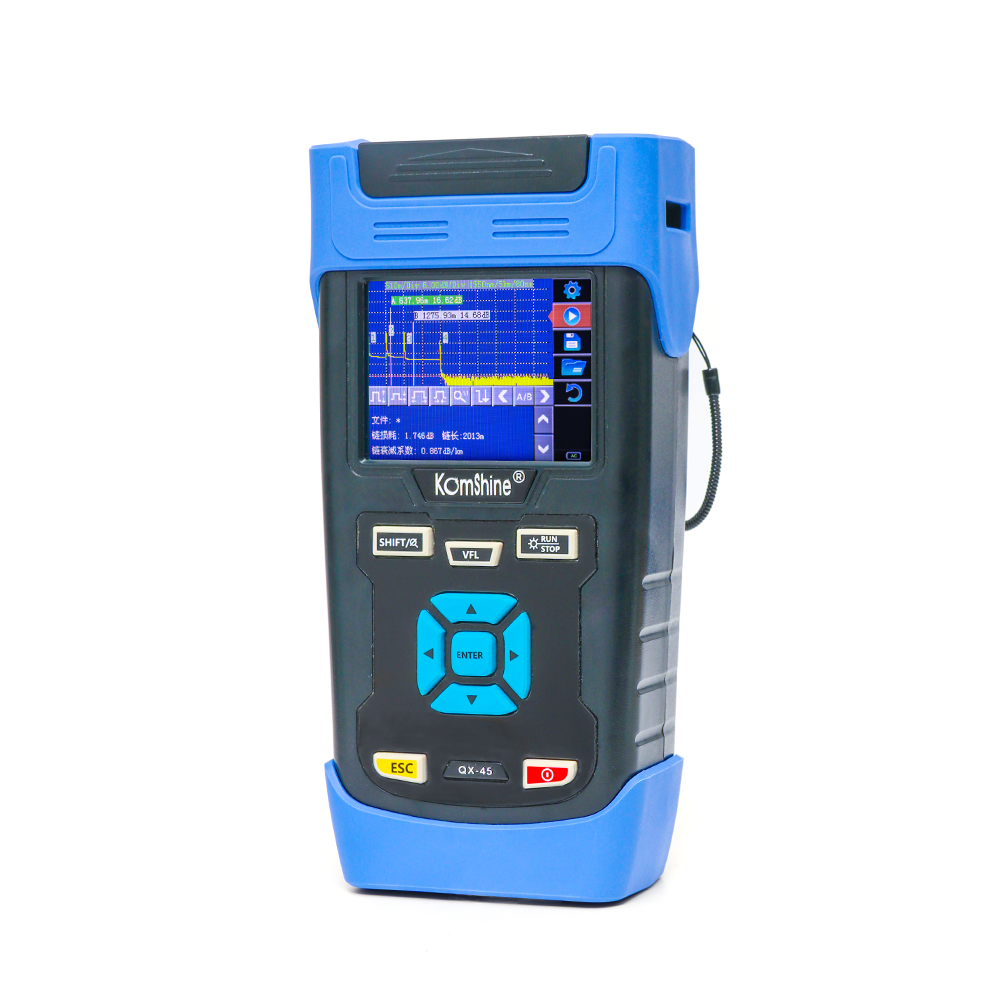

江苏吉星QX45光时域反射仪otdr


       如何理解?由于1550nm波长更为敏感,在它检测的情况下有损耗台阶显示那么即使1310nm波长下是盲点,也依然要记录为损耗。反之,如果在较低敏感度1310nm波长下存在损耗而且同样大,就要注意了,可能还是有一些问题被忽视了。

       公众号:江苏吉星KomShine
       ID:jxgtx_komshine


【注:以上产品数据均是在吉星实验室20度环境下得出】
