光功率计如何选择,江苏吉星偷偷传授你点诀窍

       说起光功率计很多人都会知道,它是用来测量绝对光功率或通过一段光纤的光功率相对损耗的仪器;但是说到如何选择光功率计,如何精确地进行光功率计使用操作,这恐怕会令许多人犯难。通俗地讲,光功率计主要是用来测量光信号在光纤传输后的衰减程度,其对于整个光纤领域来说是重要不可或缺的检测工具,然而当下市场上光功率计的种类繁多,因此如何选择合适的光功率计也成了一大“难题”。


       面对众多品牌的光功率计,用户应该选择适合自身实际需求的光功率计, 应该多关注这几点,选择优质的探头类型和接口类型;评价校准精度和制造校准程序,与光纤和接头范围相匹配;确定这些型号与你的测量范围和显示分辨率相一致;具备直接插入损耗测量的 dB功能。


       在光功率计所有性能中,光探头是极其重要的部件。它是一个固态光电二极管,其从光纤网路中接收耦合光,并将之转换为电信号;可以使用专用的连接器接口(仅适用一种连接类型)输入到探头,或用通用接口UCI(使用螺扣连接)适配器。

江苏吉星KPM-25m光功率计接口


       江苏吉星光功率计拥有850/1300/1310/1490/1550/1635nm6种波长,而这波长范围也主要是由探头的特性所决定,由于不同半导体材料制成的光电二极管对不同波长的光强响应度不同,所以一种探头只能在某段波长范围内适用,而且每种探头都是在其中心响应波长上校准的,为了覆盖较大的波长范围,一台主机往往配备几个不同波长范围的探头。


       以KomShine光功率计KPM-35为例,其测量范围-70~+6dBm / -50~+26dBm,这主要由探头的灵敏度和主机的动态范围所决定。使用不同的探头有不同的光功率测量范围。为了从强背景噪声中提取很弱的信号,以提高灵敏度,主机都设有平均处理功能,为了消除暗电流的影响,主机还有自动偏差校准,设置传感器暗电流到0。这也是江苏吉星系列光功率计所研发的出发点之一。

光纤功率计原理图

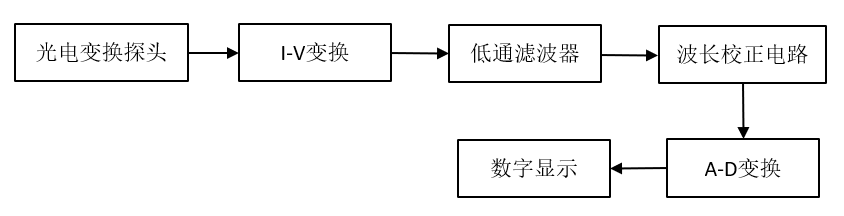

光功率计原理方框图




       选择光功率计还有个很重要的标准就是使光探头类型与预期的工作波长范围相匹配,经检验,选择1550nm波长的进行测量,可得到更高的测量精度。

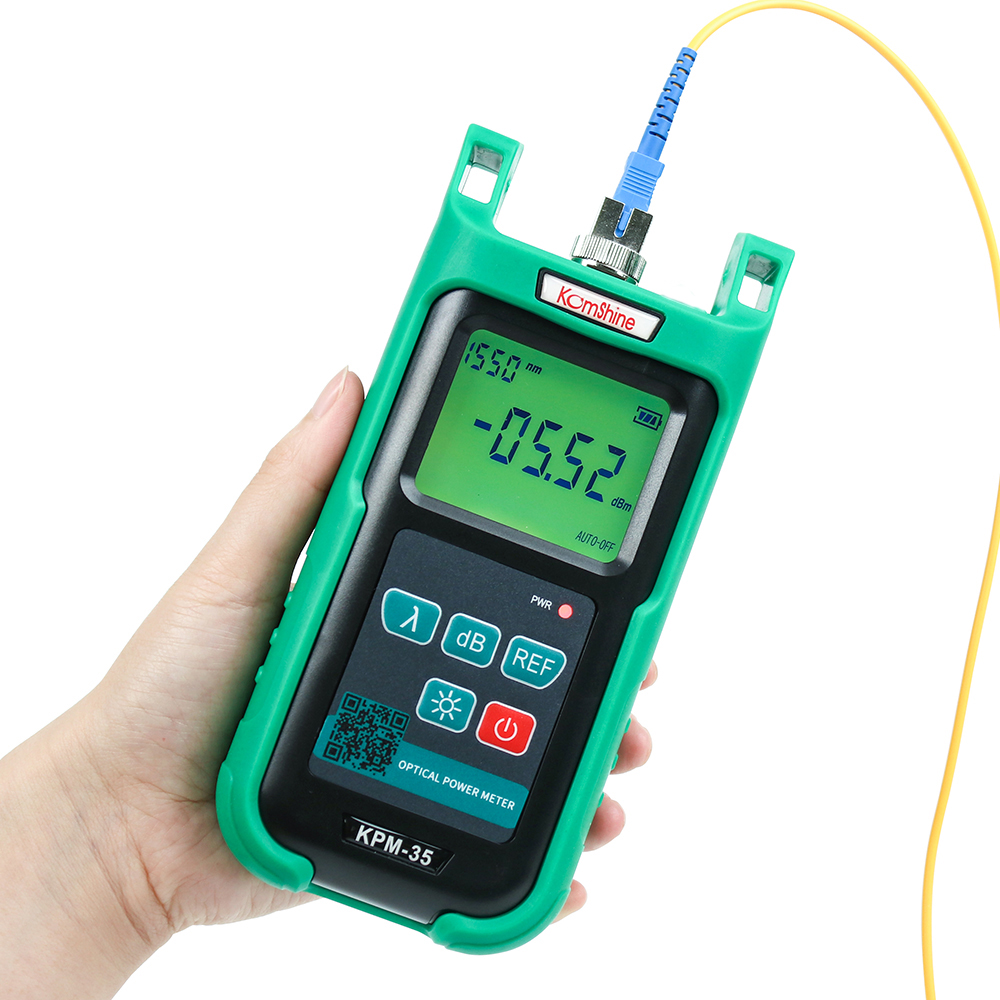

江苏吉星kpm-35光功率计波长选择


       当前,绝大多数光功率计都具备dB功能(相对功率),如何使用?使用前把先前跳线检测阶段所得出的数据清空(常按REF键即可),然后再对光纤进行检测,这个时候得出的仪器数据显示后面会标记dB,经光功率计后数据已经自动进行减除,将测试时实际的发光功率减去实际接收到的光功率的值,从而可以直接得到这段光纤的损耗值。


       对于任何光纤传输系统的生产制造、安装、运行和维护,使用光功率计测量是必不可少的;同时,它也是测试光学元器件(光纤、连接器、接续子、衰减器等)的性能指标的关键仪器。光功率计如何选择?还是得选趁手省心好用的,性价比高的,选择江苏吉星komshine光功率计,放心。

【注:以上产品数据均是在吉星实验室20度环境下得出】
