光时域反射仪OTDR使用方法?江苏吉星提醒不妨先看看这

       随着互联网5G时代的来临,人们对于通信服务的要求也日益增长,光纤网络、数字媒体传输等已被广泛的应用。光纤网络的大规模实施,对于具有现场测量丰富经验的工程师们来说显得有点捉襟见肘,这时性能出色、操作简单的OTDR便出现了。那么光时域反射仪OTDR使用方法是怎样的呢?适应复杂多变的工况环境吗?带着心中疑虑,江苏吉星提醒您不妨接着往下看。OTDR的参数配置?

       江苏吉星KOMSHINE高精度QX45光时域反射仪,属于1310nm&1550nm双波长OTDR光纤测试仪,1.6米的超短盲区,10米的衰减盲区,130公里的测量范围,3.5英寸彩色触摸屏设计,15小时的超长待机,高达32dB的动态范围,上万条内部存储容量,还具有10公里的红光源功能……光电一体化的设计,让您可以精准测量,大大的提升光纤检测工作效率。



江苏吉星QX45双波长光时域反射仪OTDR

       不仅如此,江苏吉星QX45OTDR还配有简约支架设计,防水、防摔、防尘的三重防护,防尘帽盖的设计,也有效保护了精密仪器接口,这些都让您在特殊工况不用在担心仪器易跌落损坏;其还拥有通用接口设计,标配FC接头。

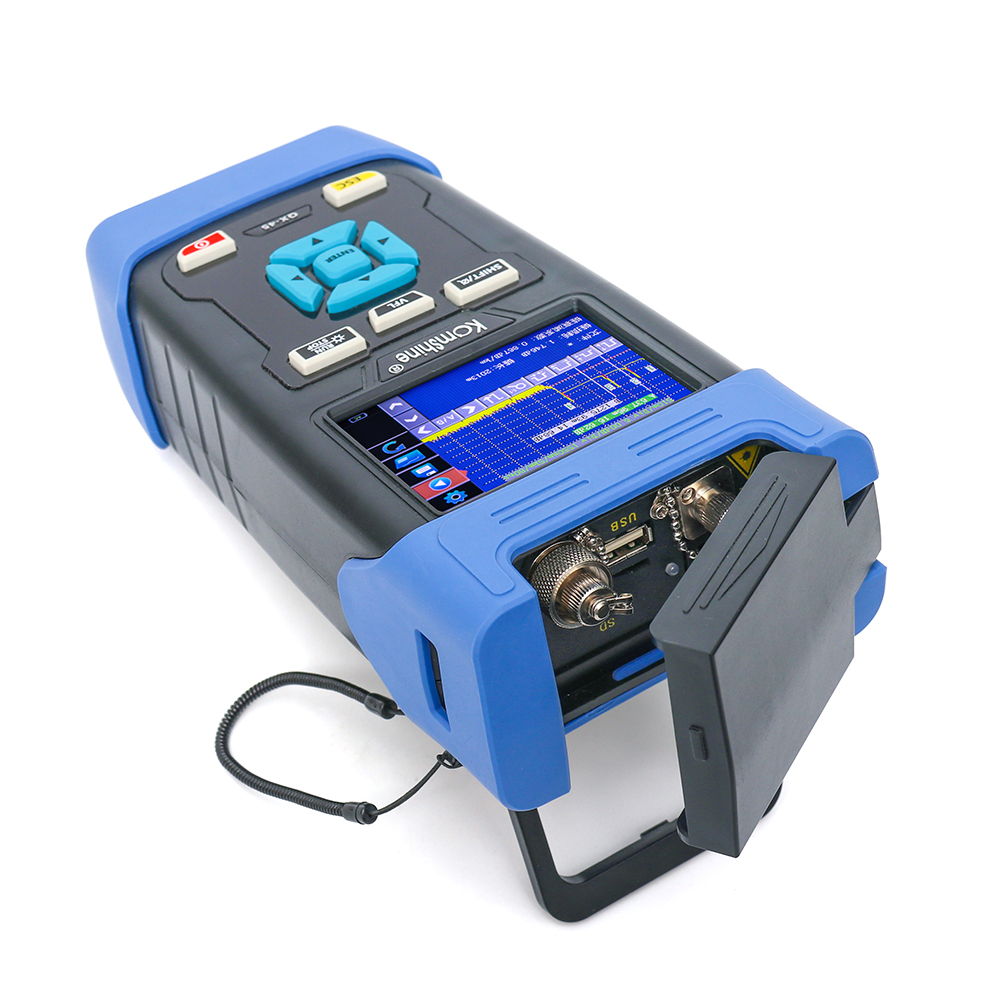

                                                                                        江苏吉星QX45光时域反射仪OTDR接口
       光时域反射仪OTDR 使用方法?OTDR主要是服务光纤通信的,因此在进行光纤测试前需先选择测试波长,单模光纤应尽量选择1550nm。为何原因?是因为1550nm波长对光纤弯曲损耗的影响比1310nm波长敏感的多,不管是光缆线路施工或光缆线路维护等,多选用1550nm波长。江苏吉星为了便于用户这一操作,专门研发生产1550nm单波长的QX35光时域反射仪。

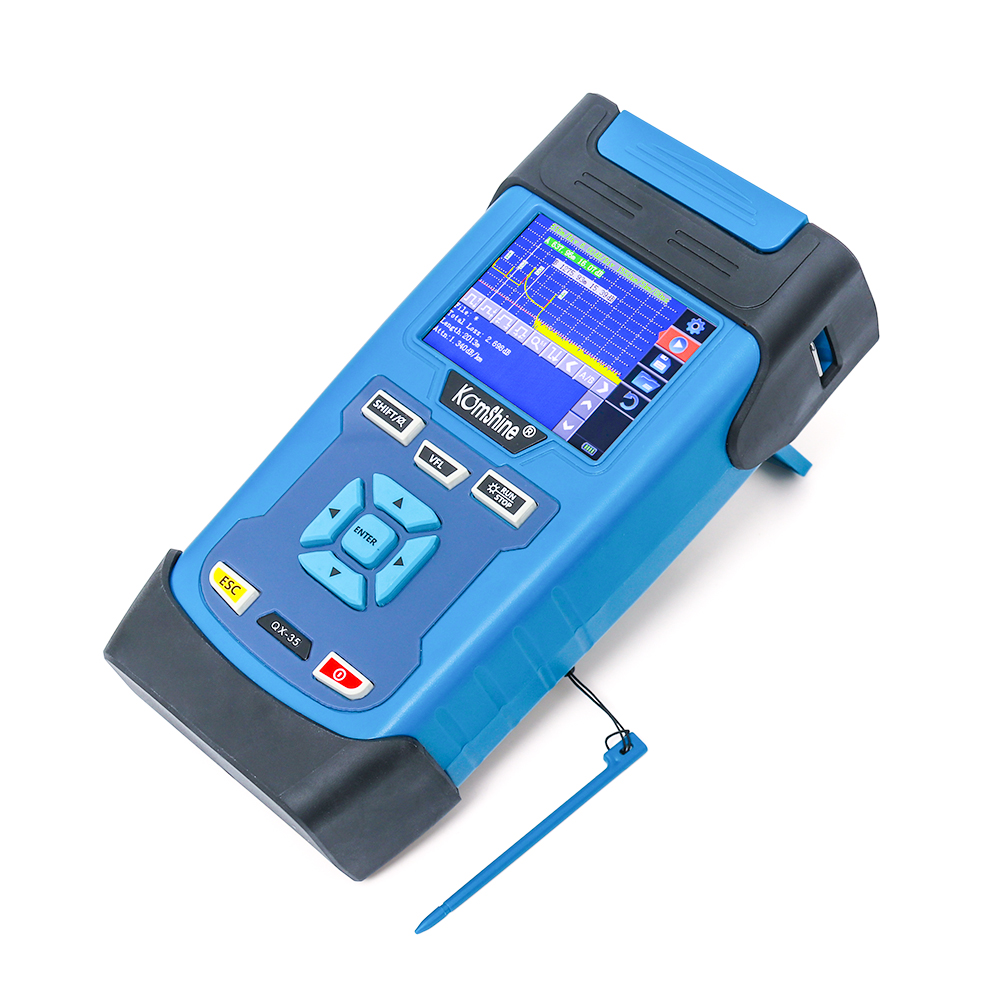

江苏吉星QX35单波长光时域反射仪OTDR


       使用江苏吉星QX45光时域反射仪发射一个光脉冲进入待测光纤,然后开始接收返回的光信号,并开始计算光纤中的“事件”距离,当事件离得越远,反射返回到 OTDR 的时间越长。根据接收到事件的时间,可以计算距离【OTDR测量距离公式:d=(c×t)/2(IOR)】,并根据反射信号的曲线,可以确定光纤连接器、接头、弯曲等特性。

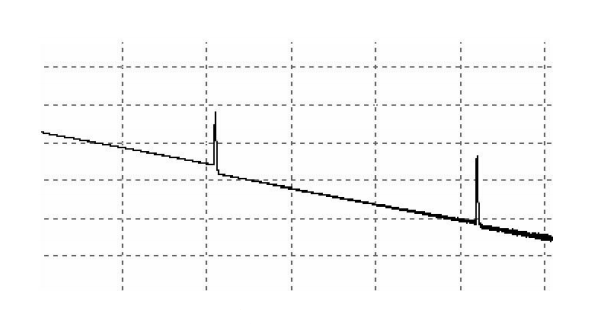

       当一些光脉冲能量被反射时说明此处可能有连接器,则会在QX45迹线中产生尖峰信号。

KOMSHINE光时域反射仪迹线图

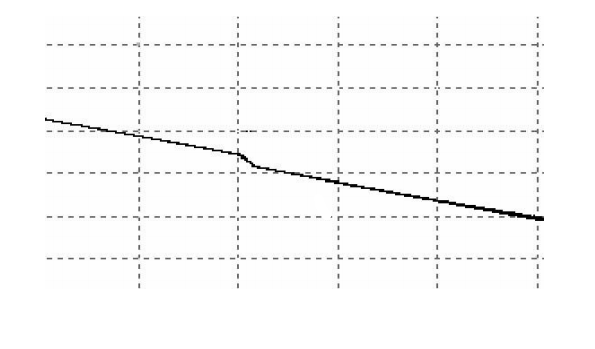

       如果光纤整个传输链路中产生了损耗,却没有发生光反射,则QX45迹线上会产生一个光功率的跌落。

江苏吉星QX45OTDR检测曲线图

       看完这光时域反射仪OTDR使用方法,你Get到了多少呢?如果想了解更多关于光时域反射仪OTDR信息的,可继续关注江苏吉星中文官网,将会给您带来更多关于光纤检测新资讯。
