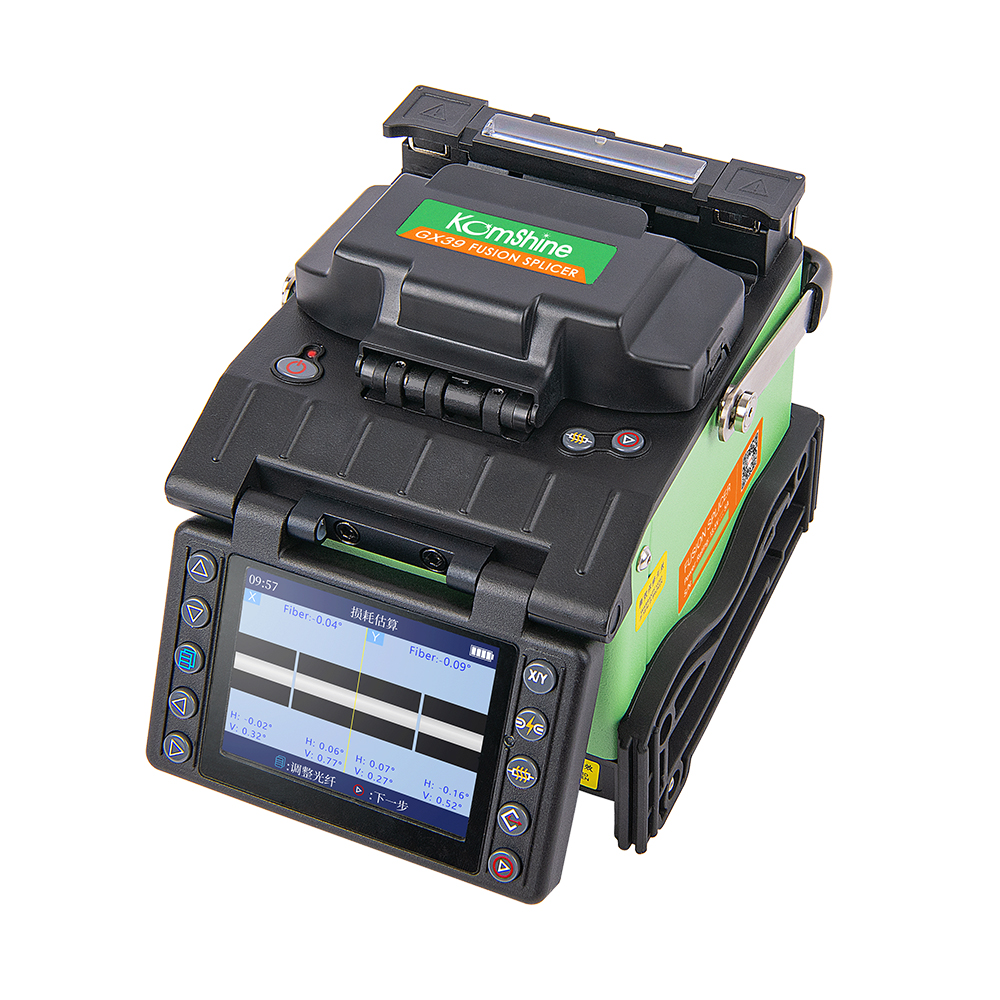

GX39 FTTH 光纤熔接机

● 9S快速熔接,20S快速加热
● 4000次的电极使用寿命
● 5200mAh电量,可循环熔接加热350次
● 平均熔接损耗0.01dB
● 可储存10000组熔接结果、100组图像
● 3.5英寸800x480高清液晶屏
● USB接口,方便数据下载和软件更新
● 300倍(X轴或Y轴);150倍(X轴和Y轴)
● 实时放电校正,稳定熔接精度
● 外形小巧,方便携带运输

产品视频 产品文档

详情

GX39 FTTH光纤熔接机被广泛应用到光纤到户、光纤光缆快速成端、机房跳线整治等行业。其全新多合一夹具设计可熔接各种光纤。独创实时放电校正功能,免除人工放电校正操作,熔接稳定可靠。纤芯对准、包层对准、手动对准提供了多种纤芯对准方式。机器拥有全自动,手动,半自动功能可选,同时机器防震防摔体积小,重量轻;体积比传统熔接机小40%,重量仅为1.77KG。5200mAh大容量锂电池,充满电后可接续和加热超过350次。

产品特征

● 9S快速熔接,20S快速加热

● 4000次的电极使用寿命

● 5200mAh电量,可循环熔接加热350次

● 平均熔接损耗0.01dB

● 可储存10000组熔接结果、100组图像

● 3.5英寸800x480高清液晶屏

● USB接口,方便数据下载和软件更新

● 300倍(X轴或Y轴);150倍(X轴和Y轴)

● 实时放电校正,稳定熔接精度

● 外形小巧,方便携带运输

产品规格参数

型号 GX39
适用光纤 SM(G652 &G657) 、 MM(G651)、DS (G653)、NZDS(G655)
接续损耗 0.02dB(SM) 0.01dB(MM 0.04dB(DS/NZDS)
控制技术 熔接电弧实时控制与校正;工作环境范围内的自适应;电极氧化自适应
回波损耗 优于60dB
典型接续时间 9秒(标准SM)
典型加热时间 20秒(加热时间可设定,加热器温度可调整),具备快速加热功能
光纤对准 精细对准、纤芯对准、包层对准、手动对准
光纤直径 包层直径80~150um,涂覆层直径100-1000um
切割长度 涂覆层250um以下:8-16mm;涂覆层250-1000um:16mm
热缩套管 60mm、40mm和一系列微缩套管
张力测试 标准2N(可选)

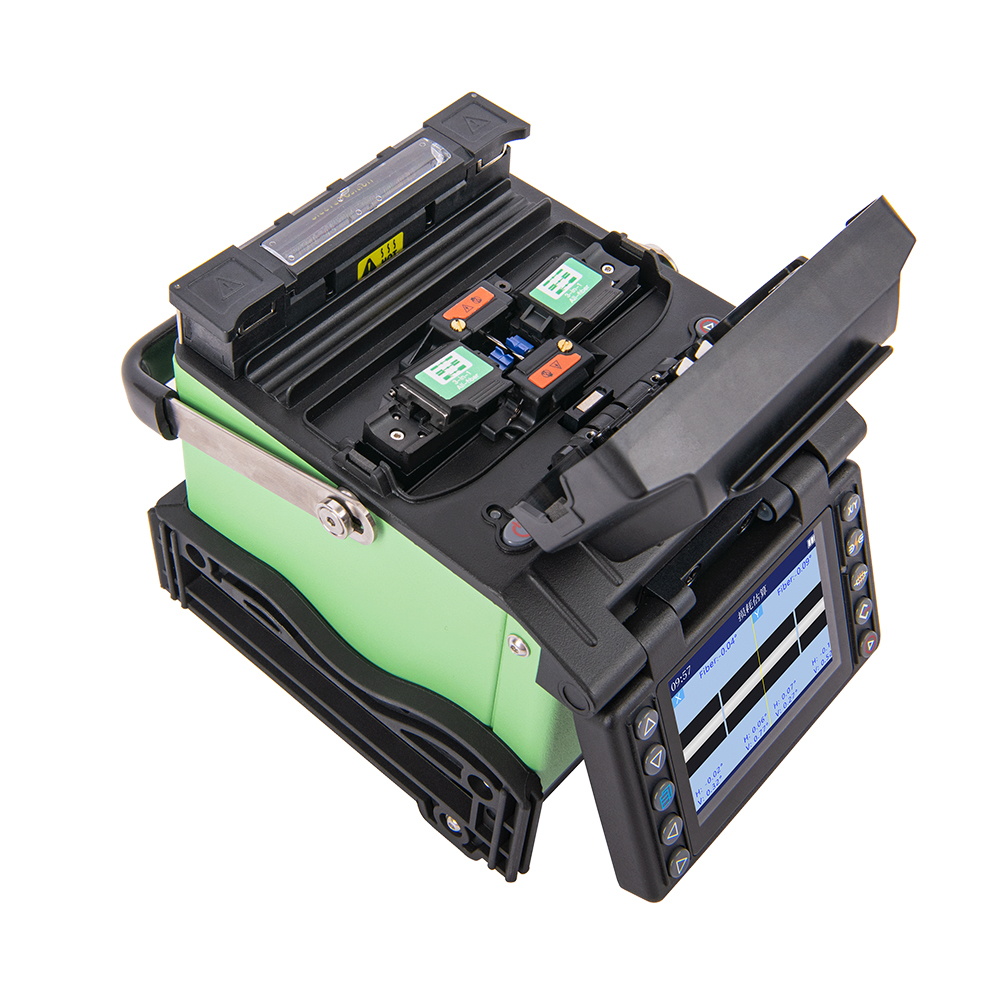

光纤夹具 多功能夹具,适用裸光纤、尾纤、跳线、皮线,(选购SOC热熔夹具)满足行业标准FTTx热熔型快速连接器
放大倍数 300倍(X轴或Y轴);150倍(X轴和Y轴)

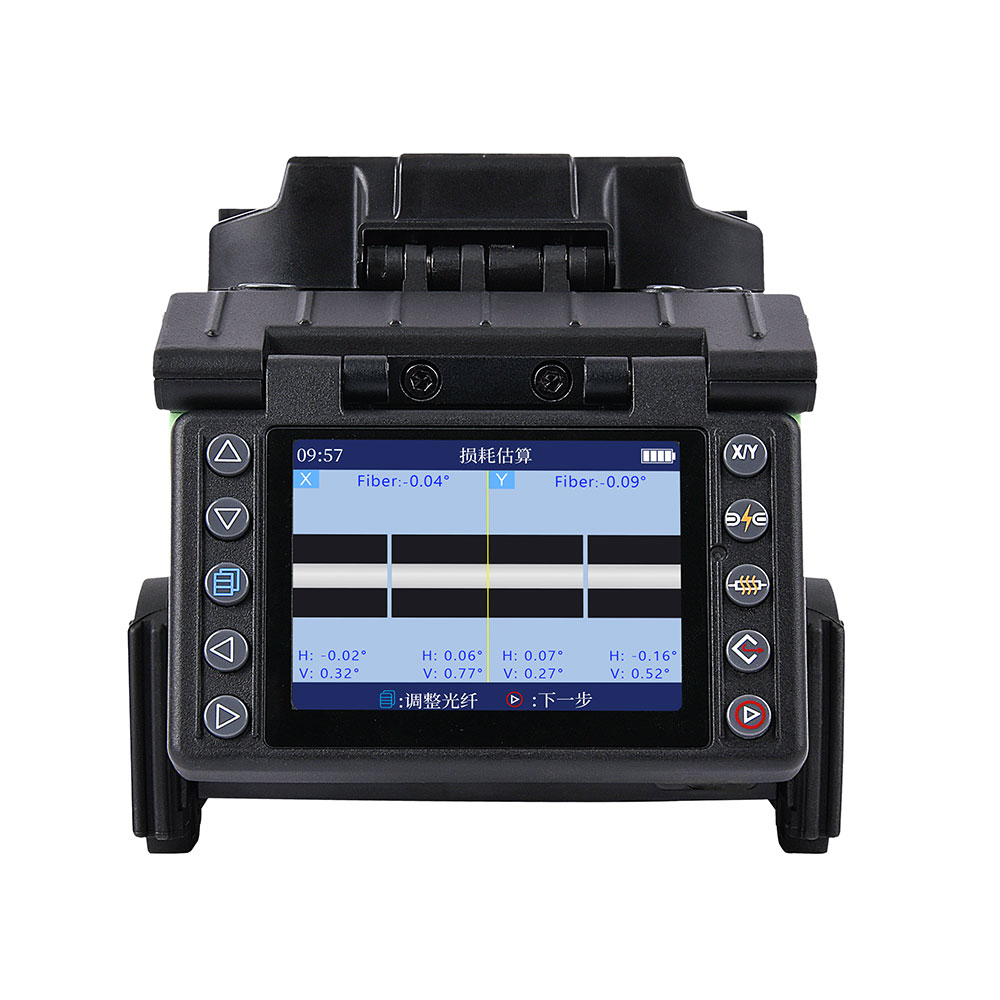

显示 3.5寸TFT彩色显示屏,内容可翻转,方便双向操作
外部接口 USB2.0接口,方便数据下载、采用U盘升级软件
熔接模式 100组用户模式,53组工厂模式
加热模式 40组用户模式,11组工厂模式
接续损耗存储 内置存储器中保存10000个最新接续结果,可储存100组最新熔接图像
内置电池 锂电池12.5V供电(10.8V存储),独立充电器,充电时间≤3.5时;可连续熔接,加热不少于350次(典型环境)
供电电源 电源转接器供电,外接适配器:(输入AC100-240V 50/60HZ,输入DC13.5V/4.8A)当前电源模式可识别,实时监测当前电池电量
工作环境 温度:-10~+50℃,湿度:<95%RH(不结露),工作海拔:0-5000m,可抗最大风速:≤15m/s
内置照明灯 方便夜间放置光纤
外形尺寸 122mm(长)x148mm(宽)x130mm(高)
重量 1.44Kg(不含电池),1.77Kg(含电池)
